پارچه فیبر کربن یک طرفه

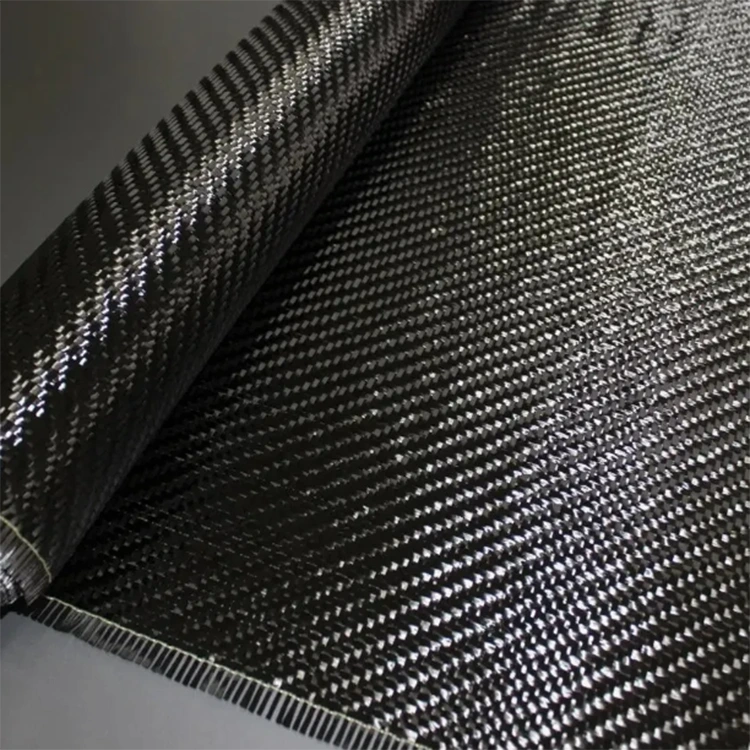

پارچه فیبر کربن یک طرفه در ساختار بافته شده ژاکارد در این مشخصات عرضه می شود. فرآیند بافندگی چینش نخ های فیبر کربنی را برای ایجاد ساختار پارچه و الگوی سطح مشخصی کنترل می کند. برخلاف پارچه‌های ساده یا پارچه‌های پارچه‌ای معمولی، بافت ژاکارد اجازه می‌دهد تا آرایش نخ برای تولید طرح‌های قابل مشاهده متفاوت باشد.

برای ساخت کامپوزیت، الگوی پارچه تنها بخشی از مشخصات مواد است. درجه فیبر کربن، وزن پارچه، آرایش نخ، سیستم رزین، ضخامت لمینت و شرایط قالب‌گیری تأثیر بیشتری بر خواص کامپوزیت نهایی دارند. بنابراین ساخت ژاکارد زمانی بسیار مرتبط است که ساختار پارچه و سطح قابل مشاهده هر دو باید در هنگام انتخاب مواد در نظر گرفته شوند.

چگونه پارچه فیبر کربن ژاکارد متفاوت است

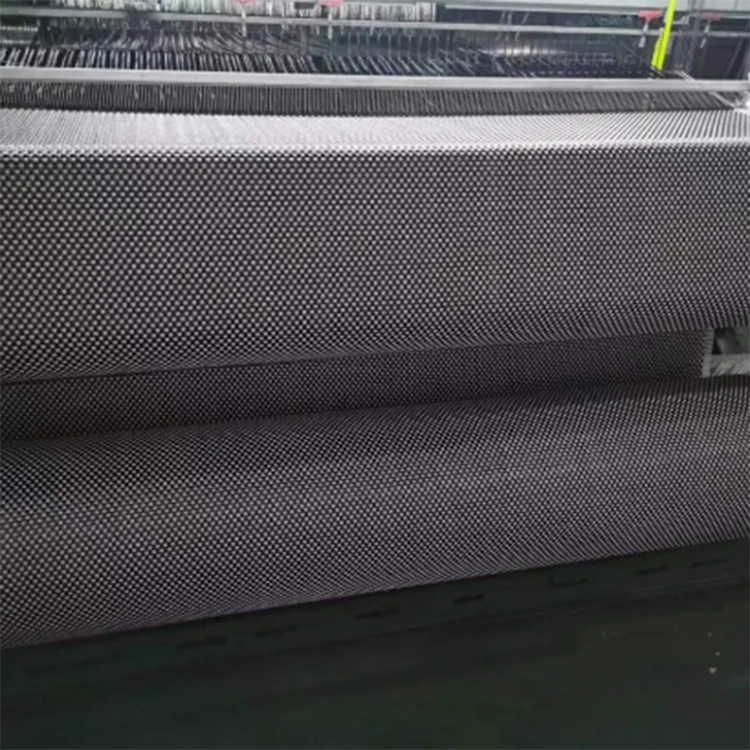

پارچه های الیاف کربنی ساده و جناغی از الگوهای درهم تنیده نسبتاً منظمی استفاده می کنند. در بافت ژاکارد از انتخاب نخ کنترل شده در طول بافت استفاده می شود که به نواحی خاصی از پارچه اجازه می دهد تا از طرح های مختلف پیروی کنند.

این امر ظاهر سطح بافته شده را بدون اینکه خود بافت جایگزین طرح ساختاری کند، تغییر می دهد. اگر پارچه در یک لمینت باربر استفاده می شود، درجه الیاف مورد نیاز، وزن پارچه، سیستم رزین و ساختار لمینت باید با توجه به الزامات جزء تعیین شود.

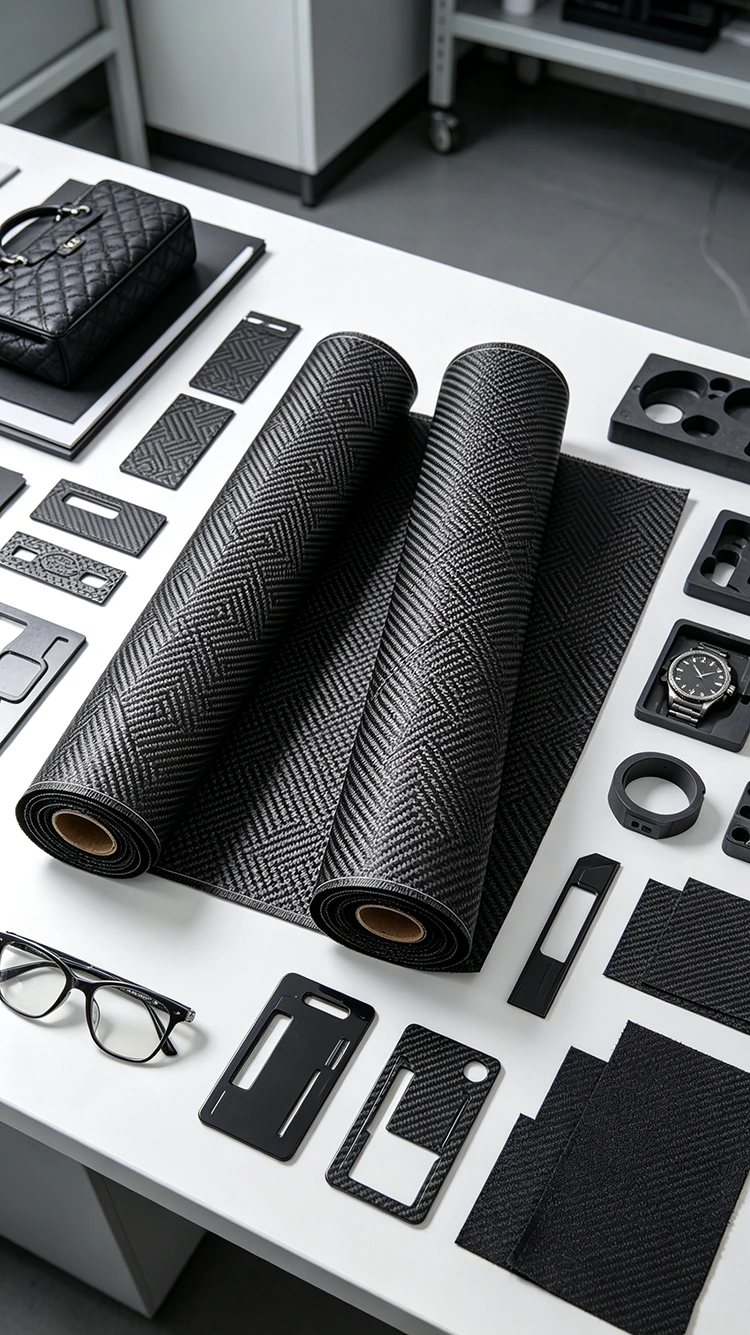

برای قطعات مرکب قابل مشاهده، الگوی بافته شده می تواند پس از قالب گیری در معرض دید باقی بماند و بخشی از سطح نهایی شود. این باعث می شود که ساخت و ساز به اجزایی مانند تزئینات خودرو، محصولات ورزشی، محفظه تجهیزات و قطعات کامپوزیتی سفارشی مرتبط باشد.

ظاهر واقعی پس از قالب گیری نیز به توزیع رزین، تثبیت، شرایط قالب و تکمیل سطح بستگی دارد. بنابراین الگوی مشاهده شده در پارچه خشک نباید به عنوان تضمینی برای ظاهر قالب گیری نهایی در نظر گرفته شود.

بافت ژاکارد، ساده و تویل

این ساختارهای پارچه عمدتاً از نظر آرایش نخ و الگوی سطح حاصل تفاوت دارند. انتخاب مناسب به رفتار پارچه مورد نیاز، هندسه اجزا و ظاهر نهایی بستگی دارد.

جدول تفاوت‌های بصری و کاربردی معمولی را به جای رتبه‌بندی مکانیکی توصیف می‌کند. پارچه ژاکارد به طور خودکار قوی تر یا سفت تر از پارچه های ساده یا جناغی نیست. خواص نهایی کامپوزیت به سیستم کامل مواد و طراحی لمینت بستگی دارد.

انتخاب پارچه برای یک قطعه کامپوزیت

پارچه باید پس از مشخص شدن الزامات اساسی جزء انتخاب شود. ملاحظات مهم شامل وزن پارچه مورد نیاز، عرض، طرح سطح، پرده، ضخامت لمینت و روش قالب گیری است.

برای یک جزء مسطح یا نسبتا ساده، یک ساختار بافته شده منظم ممکن است کافی باشد. سطوح پیچیده تر ممکن است نیاز به ساختار پارچه ای داشته باشند که بتواند بدون اعوجاج بیش از حد قالب را دنبال کند. اگر فیبر کربن قابل مشاهده باقی بماند، الگوی مورد نیاز نیز باید در حین برش و چیدمان در نظر گرفته شود.

جهت گیری آرماتورها یک طرح جداگانه است. یک الگوی سطح بافته شده به خودی خود جهت بار ساختاری اولیه یک کامپوزیت را تعیین نمی کند. برای قطعات با بارگذاری جهتی خاص، ورقه ورقه باید حول جهت گیری های فیبر و آرایش لایه های مورد نیاز طراحی شود.

الزامات سطح قابل مشاهده

هنگامی که پارچه فیبر کربن قابل مشاهده باقی می ماند، سازگاری بین قطعات مجاور مهم می شود. جهت برش، کشش پارچه و جابجایی در حین چیدمان می‌تواند روی هم‌ترازی الگو، به‌ویژه در سطوح منحنی تأثیر بگذارد.

سطح قالب و سیستم رزین نیز بر ظاهر پس از پخت تأثیر می گذارد. اگر جریان رزین، تثبیت یا تکمیل سطح به طور مداوم کنترل نشود، یک الگوی پارچه خشک یکنواخت همچنان می‌تواند نتیجه بصری متفاوتی ایجاد کند.

الزامات ساختاری

برای اجزای ساختاری، پارچه باید همراه با درجه فیبر کربن، سیستم رزین، محتوای الیاف و برنامه ورقه ورقه ارزیابی شود. الگوی ژاکارد نباید به عنوان مبنای اولیه برای تعیین تناسب سازه مورد استفاده قرار گیرد.

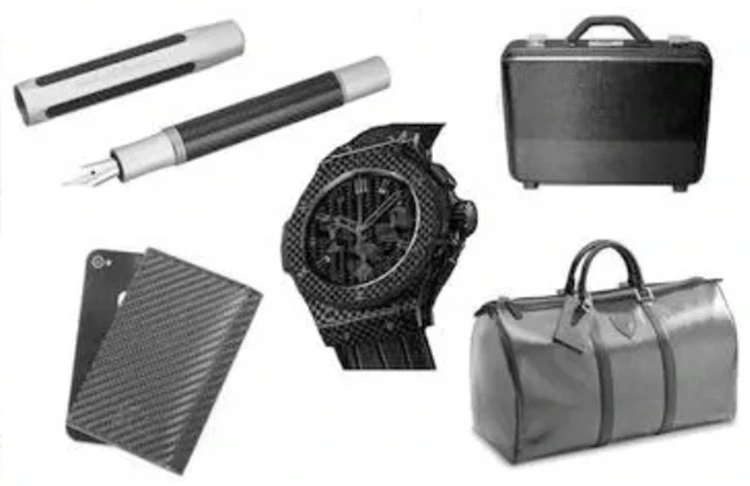

برنامه های کاربردی معمولی

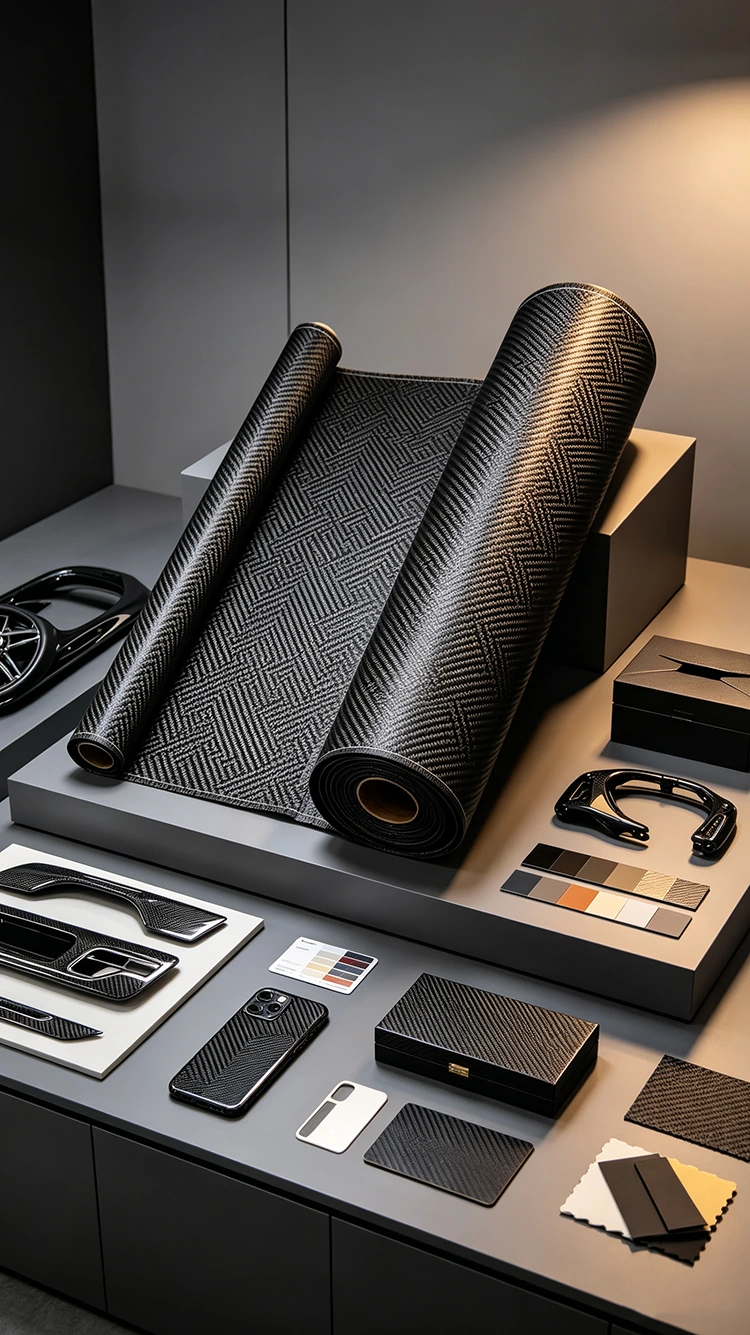

قطعات خودرو

پارچه فیبر کربن ژاکارد را می توان برای تزئینات داخلی قابل مشاهده، پانل های تزئینی، پوشش های تجهیزات و سایر اجزایی که سطح بافته شده بخشی از ظاهر نهایی را تشکیل می دهد، در نظر گرفت. مشخصات پارچه باید با هندسه شکل دهی و پوشش سطح مورد نیاز مطابقت داشته باشد.

تجهیزات ورزشی

محصولات ورزشی مانند اجزای دوچرخه، سازه های راکت، پاروها و لوازم جانبی ممکن است از پارچه فیبر کربن قابل مشاهده استفاده کنند که در آن الگوی سطح پس از قالب گیری حفظ می شود. وزن پارچه مورد نیاز و ساخت لمینت به هر جزء بستگی دارد.

تجهیزات الکترونیکی

بدنه‌ها و سازه‌های تجهیزات انتخابی می‌توانند از پارچه فیبر کربنی استفاده کنند که این مواد با الزامات مکانیکی و ابعادی کاربرد مطابقت داشته باشد. فیبر کربن رسانای الکتریکی است، بنابراین عایق و الزامات الکترومغناطیسی باید در جایی که مواد در اطراف مجموعه‌های الکترونیکی استفاده می‌شود، بررسی شوند.

Customized Composite Products

قطعات کامپوزیت سفارشی ممکن است از پارچه ژاکارد در مواقعی که الگوی بافته خاصی مورد نیاز است استفاده کنند. قبل از تولید، الگوی، وزن پارچه، ابعاد، سیستم رزین و فرآیند قالب‌گیری باید با هم تایید شوند نه اینکه پارچه را تنها با ظاهر مشخص کنیم.

اطلاعات مادی

پردازش و پایان سطح

ظاهر نهایی یک جزء فیبر کربن بافته شده تحت تأثیر کل فرآیند قالب گیری قرار می گیرد. محل قرارگیری پارچه، جریان رزین، فشار یکپارچه سازی، سطح قالب و شرایط پخت همگی می توانند نحوه ظاهر بافت را پس از رها شدن قطعه از قالب تغییر دهند.

برای اجزای دارای سطوح فیبر کربن قابل مشاهده، پارچه باید در هنگام برش و چیدمان با دقت کار شود. کشش یا حرکت بیش از حد می تواند آرایش نخ را مختل کند و باعث اعوجاج قابل مشاهده الگو شود.

در صورت اعمال پوشش شفاف پس از قالب گیری، ضخامت، وضعیت سطح و سازگاری آن با کامپوزیت نیز باید در نظر گرفته شود. بنابراین ظاهر نهایی توسط پارچه و مراحل پردازش بعدی به جای روش بافت به تنهایی تعیین می شود.

ملاحظات رسیدگی و خدمات

قبل از قالب گیری، پارچه فیبر کربنی باید مطابق با الزامات سیستم مواد قابل اجرا ذخیره و نگهداری شود. هنگامی که آن را در یک کامپوزیت پخت گنجانده شده است، شرایط خدمات عمدتا توسط سیستم رزین، طراحی لمینت، محیط عملیاتی و شرایط بارگذاری تعیین می شود.

برای اجزای فیبر کربن قابل مشاهده، تمیز کردن معمول باید از ساییدگی غیر ضروری و مواد شیمیایی تهاجمی که ممکن است روی پوشش سطح یا رزین تأثیر بگذارد، اجتناب کند. قرار گرفتن در معرض دما باید در محدوده تعیین شده برای سیستم کامپوزیت نهایی باقی بماند.

خراش های سطحی لزوماً نشان دهنده خرابی سازه نیست. با این حال، ترک خوردگی، لایه لایه شدن، آسیب دیدگی قابل توجه یا آرماتور در معرض باید زمانی که جزء دارای عملکرد ساختاری است، ارزیابی شود.

چه زمانی یک جزء فیبر کربن باید بازرسی شود؟

هیچ بازرسی عمومی یا فاصله زمانی جایگزینی برای هر جزء کامپوزیت فیبر کربن وجود ندارد. برنامه نگهداری مناسب به طراحی قطعه، محیط عملیاتی، شرایط بارگذاری و نیازهای سازنده بستگی دارد.

توجه ویژه باید به علائم قابل مشاهده مانند:

· ترک خوردگی لمینت

· لایه لایه شدن یا جداسازی

· آسیب ضربه قابل توجه

· قرار گرفتن در معرض الیاف ناشی از شکست سطح

· از دست دادن یکپارچگی ساختاری

· خراب شدن جدی پوشش محافظ

برای قطعات حیاتی ایمنی، تصمیمات بازرسی و تعویض باید از الزامات تعمیر و نگهداری مشخص شده برای محصول نهایی پیروی کنند تا یک تخمین کلی عمر سرویس.

سوالات متداول

پارچه فیبر کربن یک طرفه چیست؟

پارچه فیبر کربن یک طرفه در این مشخصات محصول از روش بافت ژاکارد برای تولید یک ماده فیبر کربن بافته شده با الگوی سطحی مشخص استفاده می کند. آرایش دقیق نخ، وزن پارچه و ویژگی های ساختاری باید از مشخصات مواد تأیید شود.

ژاکارد چه تفاوتی با فیبر کربن جناغی دارد؟

Twill از یک الگوی در هم آمیخته مورب منظم استفاده می کند، در حالی که بافت ژاکارد تنوع بیشتری را در آرایش نخ و طراحی الگوی قابل مشاهده می دهد. تفاوت در درجه اول در ساختار پارچه و ظاهر است تا تفاوت خودکار در عملکرد مکانیکی.

آیا فیبر کربن ژاکارد برای کامپوزیت های ساختاری مناسب است؟

می توان آن را در قطعات کامپوزیتی گنجاند، اما تناسب ساختاری بستگی به درجه فیبر کربن، وزن پارچه، سیستم رزین، جهت الیاف و طراحی لمینت دارد. روش بافت ژاکارد به تنهایی خواص مکانیکی قطعه تمام شده را تعیین نمی کند.

آیا می توان الگوی ژاکارد را سفارشی کرد؟

در دسترس بودن الگو به مشخصات بافندگی و الزامات تولید بستگی دارد. یک درخواست سفارشی باید شامل الگوی مورد نیاز، وزن پارچه، ابعاد و کاربرد مورد نظر برای ارزیابی باشد.

آیا برای فضای داخلی خودرو مناسب است؟

می توان آن را برای تزئینات فیبر کربن قابل مشاهده، پانل ها، اجزای تزئینی و سایر کاربردهای خودرویی در نظر گرفت که در آن سطح بافته شده بخشی از ظاهر نهایی است. مواد و فرآیند قالب گیری باید بر اساس الزامات جزء بررسی شود.

کامپوزیت فیبر کربنی ژاکارد چقدر عمر می کند؟

هیچ ارزش عمر مفید واحدی برای هر قطعه تمام شده قابل اعمال نیست. عمر مفید به سیستم رزین، ساخت لمینت، قرار گرفتن در معرض محیط، دما، شرایط بارگذاری و نگهداری بستگی دارد.

چگونه باید قطعات فیبر کربن قابل مشاهده را نگهداری کرد؟

سطح را تمیز نگه دارید و از سایش غیر ضروری یا مواد شیمیایی تهاجمی خودداری کنید. در صورت وجود پوشش محافظ، وضعیت آن نیز باید کنترل شود زیرا خرابی پوشش سطحی می تواند بر ظاهر و محافظت کامپوزیت تأثیر بگذارد.

چه زمانی باید قطعه تمام شده تعویض شود؟

تعویض باید بر اساس شرایط واقعی و نیازهای تعمیر و نگهداری قطعه تمام شده باشد. ترک خوردگی، لایه لایه شدن، آسیب دیدگی قابل توجه یا از دست دادن یکپارچگی سازه شاخص های مرتبط تری نسبت به تعداد ثابت سال های خدمات هستند.
