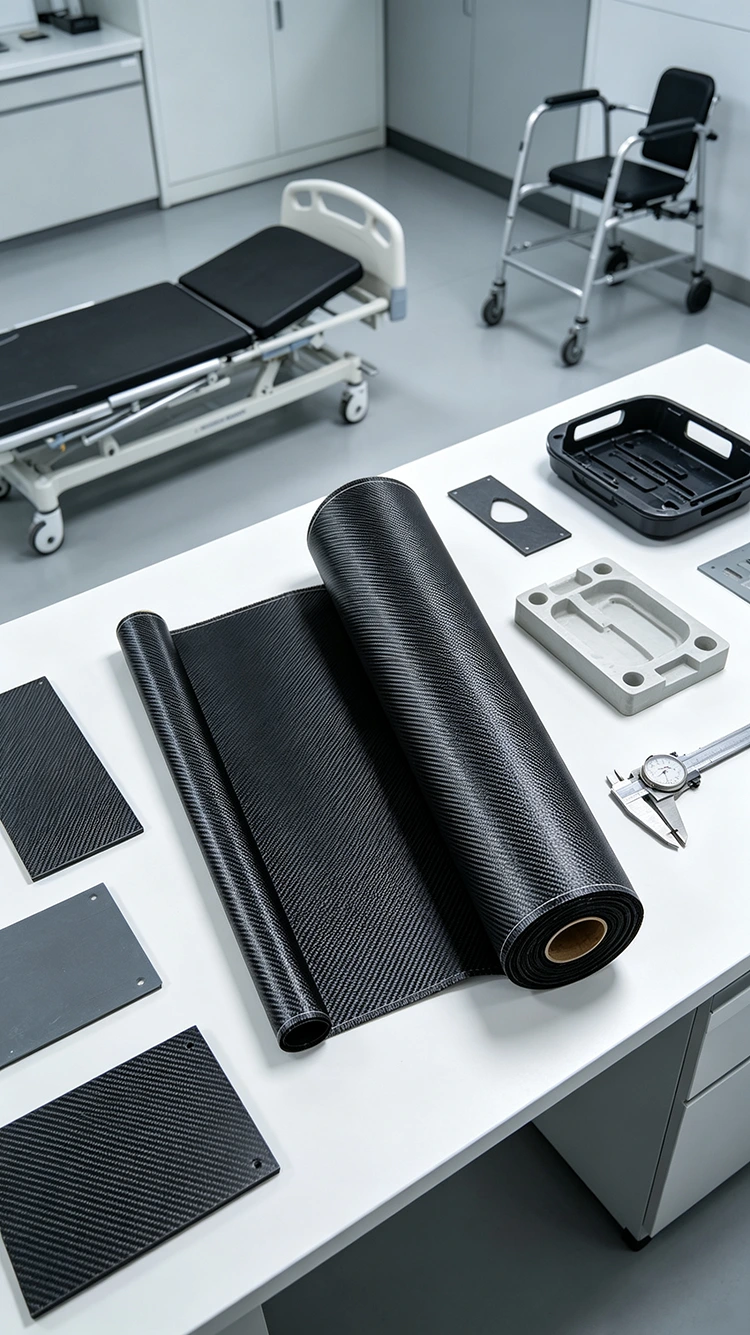

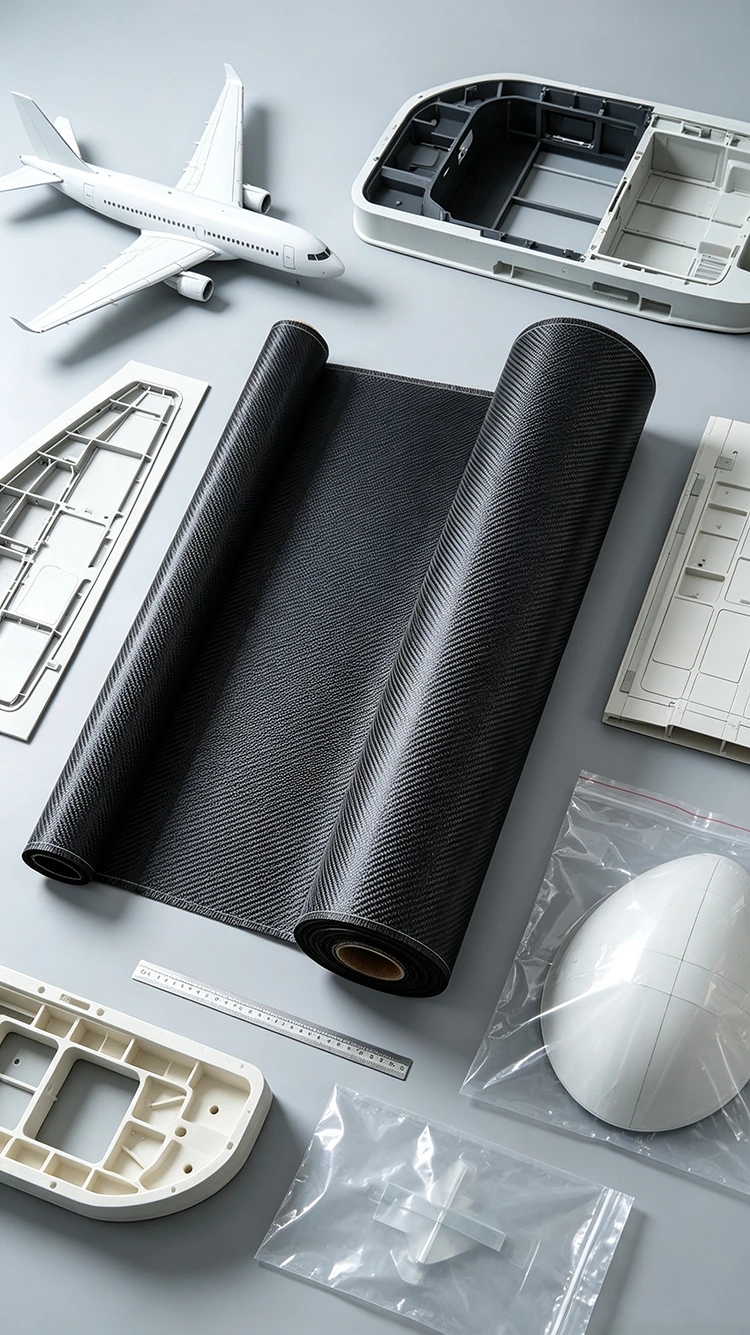

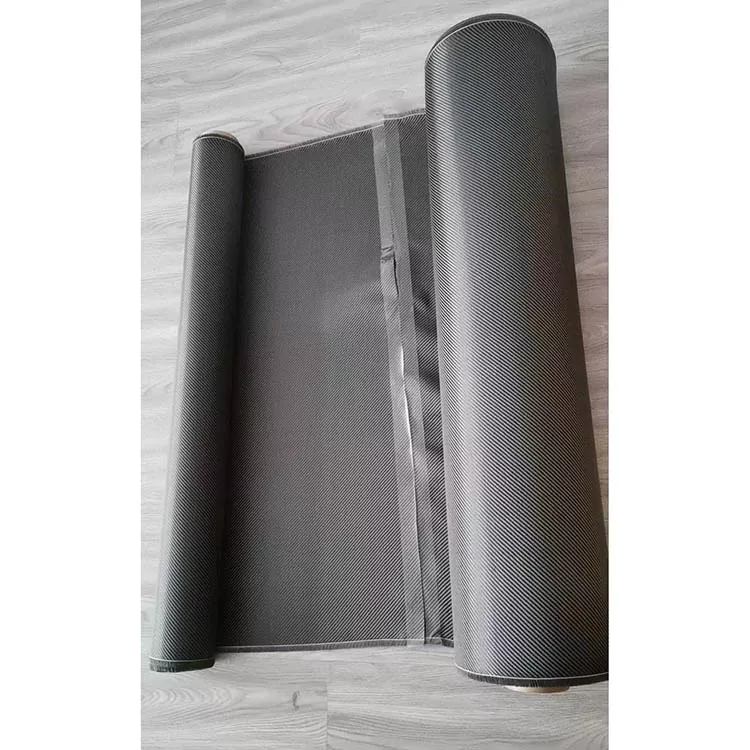

پارچه فیبر کربنی تویل بافی

پارچه فیبر کربنی تویل بافت تقویت‌کننده‌ای است که در آن نخ‌های تار و پود به هم متصل می‌شوند تا یک الگوی سطح مورب را تشکیل دهند. در مقایسه با بافت ساده، ساختار در هم تنیده امکان حرکت بیشتر بین نخ‌ها را فراهم می‌کند، که می‌تواند به پارچه کمک کند تا منحنی‌های متوسطی را در حین چیدمان دنبال کند. همان الگوی مورب نیز معمولاً در قسمت‌های قالب‌گیری شده که سطح فیبر کربن قابل مشاهده است حفظ می‌شود.

بافت تنها بخشی از مشخصات مواد است. درجه فیبر کربن، وزن سطحی، سیستم رزین و ساختار لمینت تعیین می کند که چگونه پارچه به کامپوزیت نهایی کمک می کند، در حالی که هندسه قالب و فرآیند شکل دهی بر نحوه کار با آن در طول تولید تأثیر می گذارد.

آنچه ساختار Twill تغییر می دهد

در یک ساختار جناغی، نقاط در هم تنیده به‌جای تشکیل الگوی تکراری یک روی، یک زیر بافت ساده، به‌تدریج روی پارچه حرکت می‌کنند. این به نخ ها آزادی بیشتری برای جابجایی نسبت به یکدیگر می دهد وقتی پارچه روی یک سطح منحنی قرار می گیرد.

تفاوت در قطعات با تغییر خطوط بیشتر قابل توجه می شود. پارچه ای که بتواند مقداری حرکت در صفحه را داشته باشد، ممکن است راحت تر در اطراف یک منحنی متوسط ​​قرار بگیرد تا یک ساختار محکم تر. با این حال، این بدان معنا نیست که هر پارچه جناغی به یک شکل پوشیده می شود. اندازه نخ، وزن پارچه، سفتی بافت و هندسه سطح روی نتیجه تأثیر می گذارد.

برای شعاع‌های محکم یا اشکال سه‌بعدی عمیق، آزمایش شکل‌دهی مفید است زیرا چین‌خوردگی موضعی یا اعوجاج نخ را فقط می‌توان با دقت در مقایسه با هندسه واقعی ارزیابی کرد.

بافت مورب برای سطوح قابل مشاهده

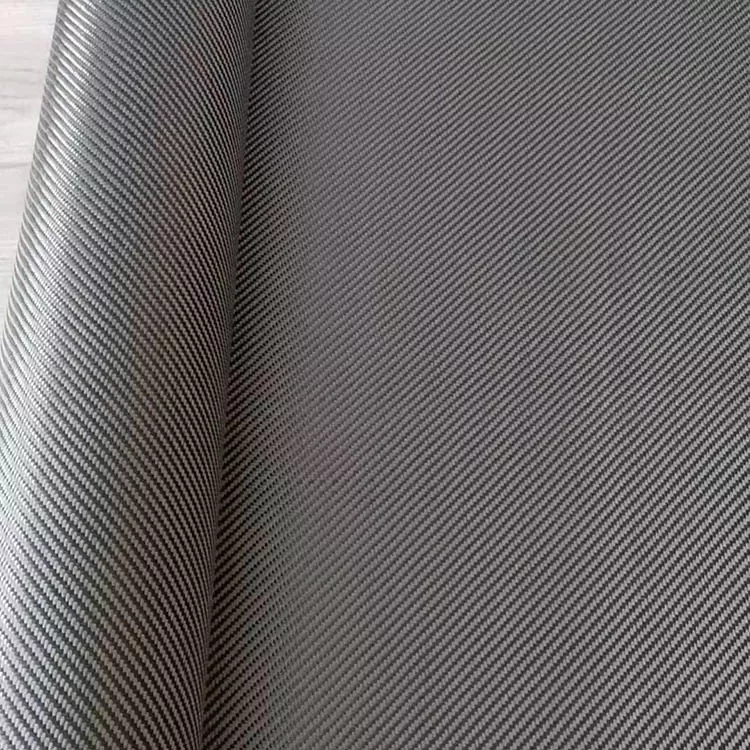

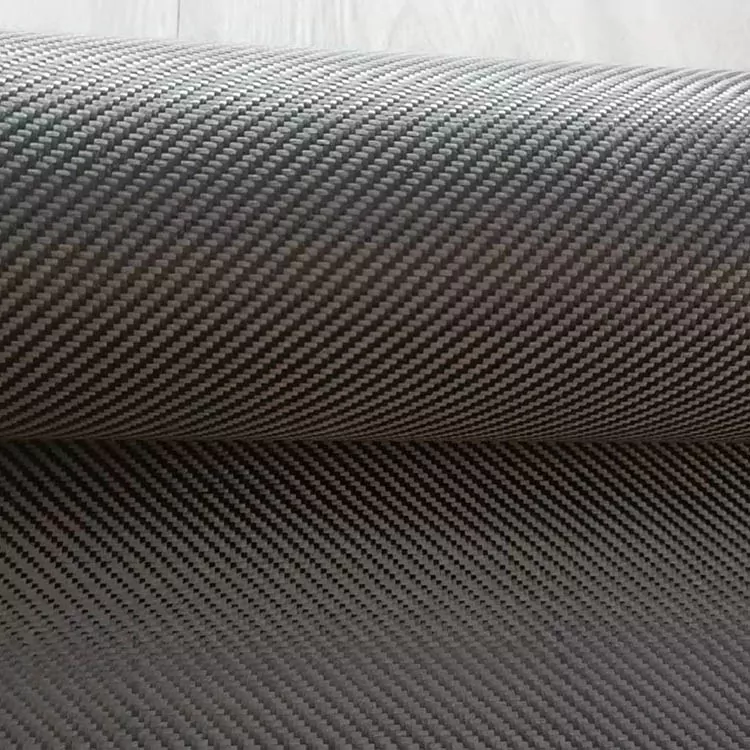

الگوی مورب یکی از قابل تشخیص ترین ویژگی های پارچه فیبر کربن جناغی است. هنگامی که لمینت پخت با یک پوشش شفاف به پایان رسید، بافت می تواند در سراسر سطح جزء قابل مشاهده باشد.

جهت الگو باید در حین برش و چیدمان کنترل شود. اگر دو بخش پارچه با جهت های مختلف به هم برسند، خطوط مورب به طور یکنواخت در سراسر محل اتصال ادامه نمی یابد. در پانل های قابل مشاهده، طرح برش و قرار دادن لایه باید قبل از قالب گیری در نظر گرفته شود.

ظاهر نهایی نیز تحت تأثیر توزیع رزین، تثبیت و تکمیل سطح است. الگویی که در پارچه خشک دیده می شود ممکن است پس از قالب گیری و پوشش دهی لمینت تغییر کند.

استفاده از Twill در اجزای منحنی

پارچه جناغی معمولاً برای قطعاتی که کاملاً صاف نیستند، از جمله قطعات تزئینی، بدنه، قطعات دوچرخه، اجزای موتورسیکلت و تجهیزات ورزشی استفاده می شود.

وقتی سطح نسبتاً باز است، پارچه را می‌توان به‌عنوان یک قطعه بزرگ‌تر برش داد، یا به بخش‌های کوچک‌تری تقسیم کرد که هندسه به شدت تغییر می‌کند. قطعات بزرگتر تعداد اتصالات را کاهش می دهند اما ممکن است در حین لایی آپ نیاز به تنظیم بیشتری داشته باشند. قطعات کوچکتر می توانند خطوط محلی را راحت تر دنبال کنند، اما اتصالات باید با دقت قرار گیرند.

برای یک سطح کربن قابل مشاهده، الگوی برش باید جهت بافت مورب را نیز در نظر بگیرد. هنگامی که یک الگوی بصری پیوسته مورد نیاز است، حفظ جهت گیری یکسان بین قطعات مجاور می تواند مهم باشد.

مشخصات

مشخصات مواد برای تولید

وزن پارچه مورد نیاز معمولاً همراه با ضخامت لمینت مورد نظر و روش قالب گیری در نظر گرفته می شود. وزن سطحی کمتر اجازه می دهد تا از لایه های جداگانه بیشتری استفاده شود، در حالی که یک پارچه سنگین تر می تواند تعداد لایه های مورد نیاز برای ضخامت لمینت معین را کاهش دهد.

درجه فیبر کربن نیز باید جدا از بافت مشخص شود. همان ساختار جناغی را می توان با گریدهای مختلف الیاف تولید کرد و خواص کامپوزیت حاصل یکسان نخواهد بود.

سازگاری با رزین یکی دیگر از ملاحظات تولید است. چیدمان مرطوب، تزریق خلاء، قالب گیری فشرده و پردازش پیش آغشته نیازهای متفاوتی برای جریان رزین، تثبیت و جابجایی دارند. بنابراین پارچه باید با فرآیند واقعی مطابقت داشته باشد نه اینکه فقط با ظاهر آن مشخص شود.

اطلاعاتی که باید برای استعلام مواد ارائه شود

زمانی که الزامات مواد اولیه به وضوح بیان شده باشد، ارزیابی یک تحقیق تولید آسانتر است. اطلاعات مربوطه شامل:

· ساخت و ساز بافت پارچه جناغی

· درجه فیبر کربن

· وزن پارچه / GSM

· عرض و طول رول مورد نیاز

· ضخامت هدف یا ضخامت لمینت

· سیستم رزین

· فرآیند قالب گیری

· هندسه جزء

· الزامات سطح قابل مشاهده

اگر این ماده جایگزین پارچه موجود شود، یک برگه مشخصات یا نمونه موجود نیز می تواند به عنوان مرجع استفاده شود. این به ویژه زمانی مفید است که مواد جدید نیاز به یک فرآیند برش، چیدمان یا قالب‌گیری ثابت داشته باشد.

برنامه های کاربردی

پارچه فیبر کربنی Twill Weave در قطعات کامپوزیتی قالب‌گیری شده استفاده می‌شود، جایی که پارچه باید سطوح شکل‌دار را در خود جای دهد یا ظاهر بافته‌ای مشخصی ارائه دهد.

کاربردهای خودرو شامل تزئینات داخلی، پانل ها، روکش ها و سایر اجزای فیبر کربنی است. قطعات دوچرخه و موتورسیکلت می توانند در قسمت های منحنی که پارچه باید از سطح قالب پیروی کند، از تقویت بافته شده استفاده کند.

تجهیزات ورزشی مانند پاروها، راکت ها و سایر سازه های قالب گیری شده نیز می توانند این مواد را به عنوان بخشی از لمینت بگنجانند. تجهیزات و محفظه های صنعتی ممکن است از فیبر کربن بافته شده استفاده کنند که در آن می توان خواص مکانیکی و ابعادی مورد نیاز را با ورقه ورقه انتخابی به دست آورد.

برای محفظه های الکترونیکی یا قطعاتی که در نزدیکی مجموعه های الکتریکی قرار دارند، هدایت الکتریکی فیبر کربن باید هنگام تعیین عایق و نیازهای زمین در نظر گرفته شود.

سوالات متداول

پارچه فیبر کربنی Twill Weave چیست؟

این تقویت کننده فیبر کربن بافته شده با ساختار درهم آمیخته جناغی است. آرایش نخ یک الگوی سطح مورب ایجاد می کند، در حالی که مشخصات واقعی مواد به درجه فیبر کربن، وزن پارچه و ساختار بستگی دارد.

گرگ با بافت ساده چه تفاوتی دارد؟

بافت جناغی و ساده از توالی های مختلف در هم آمیختن نخ استفاده می کنند. جناغی دارای یک الگوی مورب است و به طور کلی امکان حرکت نخ را بیشتر می کند، در حالی که بافت ساده دارای ساختار زیرین محکم تری است. مناسب بودن آنها به هندسه اجزا و فرآیند ساخت بستگی دارد.

2×2 twill به چه معناست؟

2×2 یک ساختار جناغی خاص را توصیف می کند که در آن نخ ها از روی دو و زیر دو به ترتیب تکرار می شوند. اگر پروژه ای نیاز به این ساخت داشته باشد، بافت باید در مشخصات متریال تایید شود.

آیا می توان از پارچه جناغی روی قالب های منحنی استفاده کرد؟

بله. این می تواند منحنی های متوسط ​​و تغییر خطوط را در خود جای دهد، اما پرده واقعی به وزن پارچه، ساختار نخ و هندسه قالب بستگی دارد. آزمایش شکل دهی برای قطعات پیچیده یا با شعاع تنگ مفید است.

آیا می توان از آن برای قطعات فیبر کربنی قابل مشاهده استفاده کرد؟

بله. بافت مورب می تواند پس از قالب گیری و تکمیل سطح قابل مشاهده باشد. جهت گیری ثابت پارچه در طول برش و چیدمان زمانی که نیاز به یک الگوی یکنواخت است، مهم است.

آیا می توان وزن و ابعاد پارچه را سفارشی کرد؟

بله. وزن، عرض، طول و مشخصات مربوط به پارچه را می توان با توجه به جزء و فرآیند ساخت تعریف کرد.

چه اطلاعاتی برای نقل قول مورد نیاز است؟

اطلاعات مفید شامل ساخت بافت، درجه فیبر کربن، GSM، عرض، طول رول، مقدار، کاربرد و فرآیند قالب‌گیری است. برای قطعات قابل مشاهده، سطح مورد نیاز و جهت الگو نیز باید مشخص شود.

آیا می توان یک نمونه را قبل از تولید ارزیابی کرد؟

ارزیابی نمونه را می توان زمانی در نظر گرفت که پارچه باید از نظر روکش، سازگاری رزین، ظاهر سطح یا رفتار پردازش با یک روش تولید خاص بررسی شود.

آیا بافت جناغی به معنای استحکام بالاتر است؟

خیر. ساخت بافت به تنهایی استحکام یا سفتی کامپوزیت تمام شده را ایجاد نمی کند. این خواص به درجه فیبر کربن، وزن پارچه، سیستم رزین، جهت الیاف، حجم الیاف، ضخامت ورقه ورقه و شرایط پردازش بستگی دارد.
