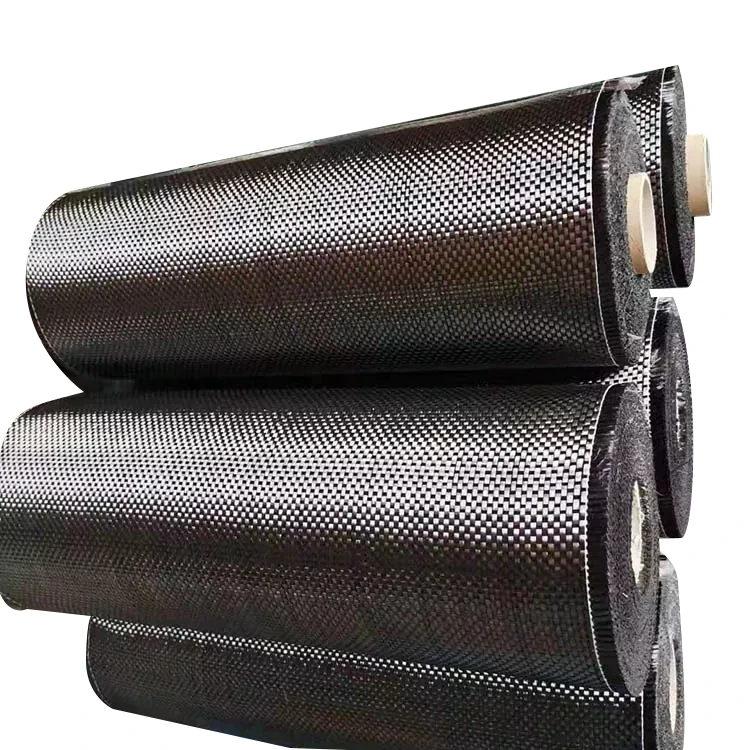

پارچه الیاف کربن ساده بافت

پارچه الیاف کربن ساده بافته شده از یک درهم تنیده ساده از نخ های تار و پود برای تشکیل یک ساختار بافته شده منظم استفاده می کند. نقاط تلاقی مکرر به پارچه سطحی پایدار می دهد که شناسایی، برش و موقعیت نسبتاً آسان در حین چیدمان کامپوزیت آسان است. جهت تار و پود نیز از نظر بصری واضح است، که به تیم های تولید کمک می کند تا جهت گیری مورد نظر را هنگام تهیه چند لایه حفظ کنند.

برای ساخت کامپوزیت، این ساختار منظم زمانی مفید است که مواد به طور مداوم از یک قسمت به قسمت دیگر جابجا شوند. وزن پارچه، درجه فیبر کربن، تعداد نخ، عرض و سازگاری با رزین هنوز باید به طور جداگانه مشخص شود زیرا الگوی بافت به تنهایی خواص مکانیکی لمینت نهایی را مشخص نمی کند.

چگونه بافت ساده بر حمل پارچه تأثیر می گذارد

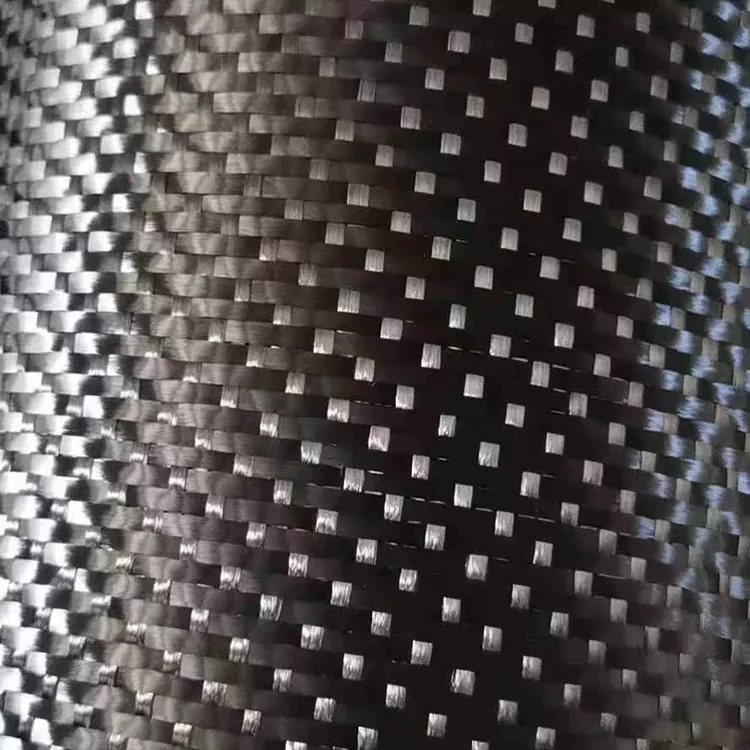

در یک بافت ساده، هر نخ تار از روی و زیر نخ های پود متوالی عبور می کند. این یک ساختار پارچه ای نسبتاً پایدار با ظاهر شبکه ای منظم ایجاد می کند.

در طول برش و چیدمان، جهت تار و پود واضح، بررسی اینکه آیا یک لایه مطابق با طرح لمینت قرار گرفته است، آسان تر می شود. این به ویژه زمانی مفید است که چندین لایه از یک رول بریده شوند و هر لایه نیاز به حفظ جهت ثابت داشته باشد.

همین ساخت و ساز محدودیت هایی نیز دارد. از آنجایی که نخ ها به طور مکرر به هم متصل می شوند، پارچه مانند یک تقویت کننده شل یا بسیار چسبنده عمل نمی کند. در شعاع های محکم، خطوط عمیق یا قالب های سه بعدی پیچیده، مواد واقعی باید قبل از تولید بر اساس هندسه اجزا ارزیابی شوند.

به همین دلیل، انتخاب پارچه باید هم نیاز به تقویت و هم نحوه برش، قرار گرفتن و شکل‌دهی مواد را در طول ساخت در نظر بگیرد.

ساختار بافت و طرح لمینت

یک پارچه فیبر کربن بافته شده در هر دو جهت تار و پود تقویت می شود. این با تقویت یک جهته متفاوت است، جایی که بیشتر الیاف پیوسته در یک جهت اصلی متمرکز شده اند.

بنابراین، برای یک کامپوزیت چند لایه، پارچه بافته شده می‌تواند یک آرایش تقویت‌کننده متعادل در یک لایه جداگانه ایجاد کند. با این حال، جهت گیری نهایی الیاف جزء هنوز با برنامه کامل لمینت، از جمله جهت لایه، تعداد لایه ها، وزن پارچه و هندسه قطعه تعیین می شود.

بافت را نباید به عنوان نشانه مستقیم قدرت در نظر گرفت. دو پارچه با بافت یکسان می توانند خواص کامپوزیتی متفاوتی را تولید کنند که درجه فیبر کربن، وزن سطحی، سیستم رزین یا کسر حجمی الیاف متفاوت باشد.

انتخاب پارچه برای هندسه های مختلف

مناسب بودن آرماتورهای بافته شده تا حدی به شکل اجزای نهایی بستگی دارد. پنل‌های مسطح و اجزای با منحنی‌های ملایم عموماً راحت‌تر پوشانده می‌شوند، زیرا پارچه نیازی به تغییرات زیادی در جهت سطح ندارد.

قالب های پیچیده تر نیاز به توجه بیشتر به پرده دارند. هنگامی که پارچه به دور یک شعاع محکم فشار می‌یابد، تار و پود می‌توانند نسبت به یکدیگر جابجا شوند و انحراف یا چروک‌های موضعی ایجاد کنند. این اثرات می تواند بر ظاهر سطح و قوام لمینت تأثیر بگذارد.

برای یک جزء جدید، یک آزمایش کوچک شکل دهی می تواند به تعیین اینکه آیا وزن پارچه انتخاب شده و ساختار می تواند بدون اعوجاج بیش از حد از قالب پیروی کند یا خیر کمک کند. الگوی برش، جهت لایه و ترتیب چیدمان باید با هم در نظر گرفته شوند تا اینکه پارچه را جدا از فرآیند تولید ارزیابی کنید.

قطعات مسطح و با خمیدگی ملایم

ساخت و ساز بافته شده معمولی اغلب راحت تر روی پانل های مسطح، روکش ها، صفحات و اجزای با انحنای متوسط ​​قرار می گیرد. الگوی شبکه قابل مشاهده همچنین بررسی جهت لایه های مجاور را در حین چیدمان نسبتاً ساده می کند.

اشکال قالب گیری پیچیده

برای خطوط عمیق‌تر یا شعاع‌های محکم‌تر، رفتار پرده و برشی مهم‌تر می‌شود. پارچه باید روی قالب واقعی یا نماینده آزمایش شود، به ویژه زمانی که سطح تمام شده قابل مشاهده باقی بماند.

آنچه یورویس می تواند عرضه کند

مشخصات پارچه را می توان بر اساس الزامات فرآیند تولید کامپوزیت تعریف کرد. موارد معمول برای تأیید عبارتند از:

· ساخت بافت ساده

· درجه فیبر کربن

· وزن واقعی / GSM

· عرض پارچه

· طول رول

· ضخامت

· الزامات سطح

· سازگاری با رزین

· فرآیند قالب‌گیری در نظر گرفته شده

هنگامی که ماده در حال جایگزینی یا مطابقت با مشخصات تولید موجود است، ارائه برگه اطلاعات پارچه فعلی، نمونه یا GSM شناخته شده می تواند به تعریف ساختار مورد نیاز با دقت بیشتری کمک کند.

مشخصات بافت ساده معمولی

از برش تا لمینیت

قبل از معرفی رزین، پارچه معمولاً از چندین مرحله آماده سازی عبور می کند. ابعاد مورد نیاز علامت گذاری و برش داده می شود، سپس هر لایه مطابق با طرح لمینت قرار می گیرد.

برای اجزای چند لایه، تیم تولید ممکن است نیاز به تغییر جهت لایه های متوالی برای دستیابی به آرایش تقویتی مورد نیاز داشته باشد. از آنجایی که جهت تار و پود در یک پارچه بافته ساده به راحتی قابل تشخیص است، جهت گیری را می توان در حین چیدمان بدون تکیه بر علائم برش بررسی کرد.

در حین جابجایی، از کشش های غیر ضروری باید اجتناب شود. کشش بیش از حد یا حرکت مکرر می تواند آرایش محلی نخ را تغییر دهد، که ممکن است پس از قالب گیری قابل مشاهده باشد. میزان جابجایی مورد نیاز نیز به وزن پارچه، سفتی بافت و هندسه اجزا بستگی دارد.

کاربردها در ساخت کامپوزیت

پارچه الیاف کربن ساده بافت را می توان در اجزای کامپوزیت قالب گیری شده استفاده کرد که در آن تقویت کننده بافته شده معمولی با فرآیند طراحی و ساخت قطعات سازگار است.

در کاربردهای خودرو، ممکن است برای تزئینات داخلی، پانل‌ها، روکش‌ها و قطعات کامپوزیتی ساختاری یا نیمه ساختاری انتخاب شده استفاده شود. ساخت پارچه مورد نیاز به هندسه اجزا و مشخصات لمینت بستگی دارد.

برای دوچرخه‌ها و تجهیزات ورزشی، تقویت‌کننده فیبر کربن بافته شده را می‌توان در ورقه‌های قالب‌گیری شده گنجانید، جایی که جهت‌گیری و ضخامت الیاف مورد نیاز توسط طراحی اجزا مشخص می‌شود.

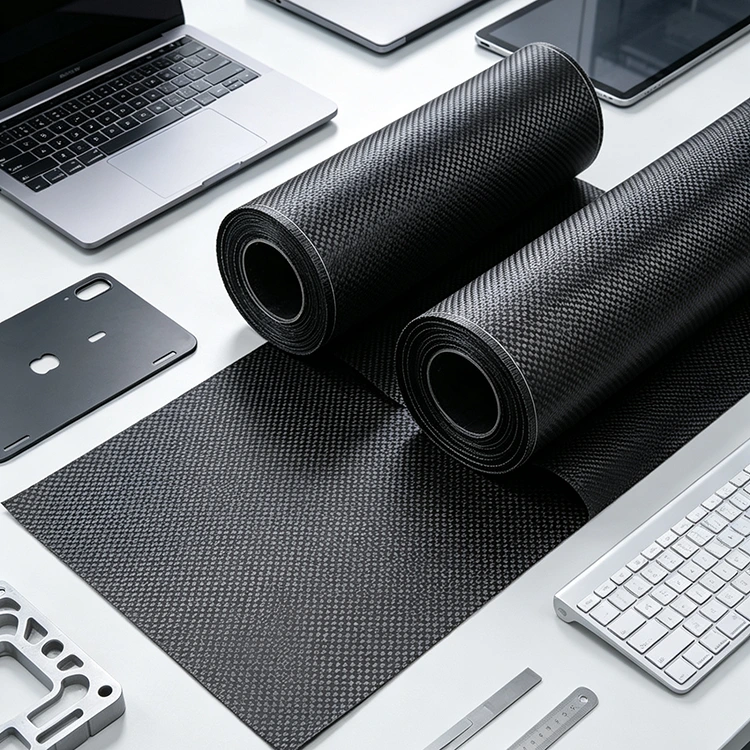

در تجهیزات الکترونیکی و صنعتی، پارچه فیبر کربن ممکن است در محفظه ها، پانل ها و سایر سازه های کامپوزیتی استفاده شود. از آنجایی که فیبر کربن رسانای الکتریکی است، عایق الکتریکی، اتصال به زمین و الکترومغناطیسی باید در جایی که این ماده در نزدیکی مجموعه‌های الکترونیکی استفاده می‌شود در نظر گرفته شود.

بنابراین مشخصات پارچه مناسب باید از روی جزء تمام شده تعیین شود نه از الگوی بافت به تنهایی.

ظاهر و پردازش سطحی

هنگامی که فیبر کربن بافته شده پس از قالب گیری قابل مشاهده باقی می ماند، ظاهر نهایی به چیزی بیشتر از الگوی پارچه خشک بستگی دارد. توزیع رزین، تراز فیبر، یکپارچگی، وضعیت سطح قالب و عملیات تکمیلی همگی می توانند بر ظاهر قسمت پخت تأثیر بگذارند.

برای سطوح قابل مشاهده، پارچه باید به طور پیوسته قرار گیرد و از جابجایی غیر ضروری در هنگام چیدمان محافظت شود. همچنین ممکن است لازم باشد قطعات مجاور هم تراز شوند تا الگوی بافته شده به طور محسوسی از یک بخش به قسمت دیگر تغییر نکند.

اگر جزء دارای پوشش شفاف یا سایر عملیات سطحی باشد، سیستم پوشش باید با کامپوزیت پخت و محیط سرویس مورد نظر سازگار باشد. ظاهر یکنواخت پارچه خشک به خودی خود ظاهری یکسان پس از قالب گیری را تضمین نمی کند.

سوالات متداول

پارچه الیاف کربن ساده بافت چیست؟

این یک تقویت کننده فیبر کربن بافته شده است که در آن نخ های تار و پود به طور مکرر از روی و زیر یکدیگر عبور می کنند. این یک ساختار پارچه ای منظم با جهت های فیبر به وضوح قابل شناسایی ایجاد می کند.

فیبر کربن بافت ساده چگونه به نظر می رسد؟

تار و پود یک الگوی تکراری را تشکیل می دهند که ظاهر شبکه ای منظمی ایجاد می کند. از نظر بصری با پارچه جناغی که دارای یک الگوی مورب مشخص است متفاوت است.

آیا بافت ساده برای قطعات فیبر کربن قابل مشاهده مناسب است؟

بله. بافت معمولی می تواند بخشی از سطح قابل مشاهده یک جزء کامپوزیت را تشکیل دهد. ظاهر نهایی همچنین به توزیع رزین، تثبیت، شرایط قالب و تکمیل سطح بستگی دارد.

آیا می توان از بافت ساده روی قالب های منحنی استفاده کرد؟

بله، اما مناسب بودن بستگی به انحنا، شعاع و هندسه سه بعدی قالب دارد. برای اشکال پیچیده، آزمایش شکل دهی می تواند به شناسایی چروک شدن بالقوه، اعوجاج نخ یا دشواری در حین چیدمان کمک کند.

آیا بافت ساده استحکام کامپوزیت را تعیین می کند؟

خیر. خواص کامپوزیت تمام شده به درجه فیبر کربن، وزن پارچه، سیستم رزین، کسر حجمی الیاف، جهت لایه، ضخامت ورقه و شرایط پخت یا قالب گیری بستگی دارد. بافت تنها بخشی از مشخصات مواد است.

آیا می توان وزن و عرض پارچه را سفارشی کرد؟

بله. وزن، عرض، طول رول و سایر مشخصات را می توان با توجه به نیاز تولید تعریف کرد. درجه فیبر کربن مورد نیاز و فرآیند قالب گیری مورد نظر نیز باید هنگام درخواست قیمت ارائه شود.

برای یک نقل قول چه اطلاعاتی باید ارائه شود؟

اطلاعات مفید شامل GSM مورد نیاز، درجه فیبر کربن، ساخت بافت، عرض، طول رول، مقدار، کاربرد و فرآیند قالب‌گیری است. مشخصات پارچه یا نمونه موجود نیز می تواند در مواقعی که مواد نیاز به مطابقت با فرآیند تولید ثابت داشته باشد کمک کند.

آیا می توان یک نمونه را قبل از تولید انبوه ارزیابی کرد؟

ارزیابی نمونه را می توان زمانی ترتیب داد که پارچه باید از نظر روکش، سازگاری با رزین، ظاهر سطح یا رفتار پردازش با یک فرآیند تولید کامپوزیت خاص بررسی شود.

آیا بافت ساده قوی تر از بافت پارچه جناغی است؟

هیچ کدام از بافت ها را نباید بر اساس الگوی بافت به طور ذاتی قوی تر در نظر گرفت. خواص مکانیکی ورقه ورقه تمام شده تحت تأثیر نوع الیاف، وزن پارچه، سیستم رزین، جهت گیری الیاف، ساخت لمینت و شرایط پردازش است.
