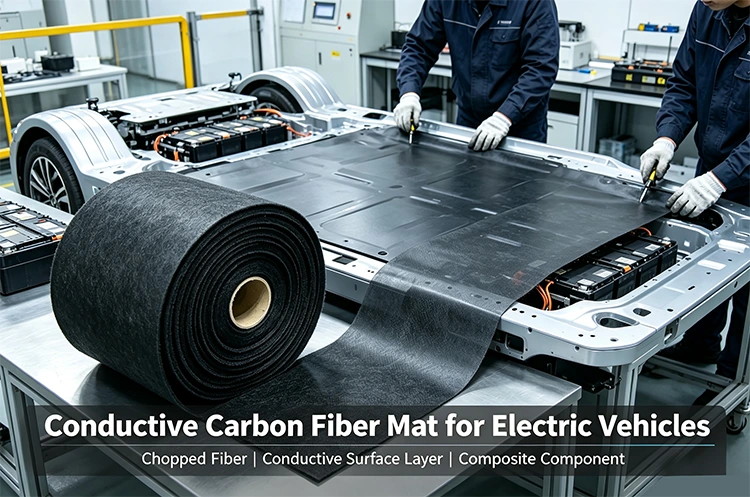

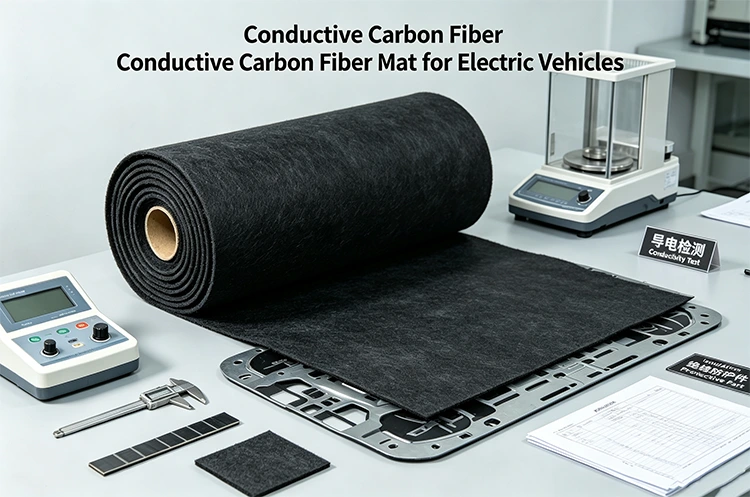

تشک فیبر کربن رسانا برای وسایل نقلیه الکتریکی

تشک فیبر کربن رسانا یک ماده فیبر کربن غیر بافته است که از الیاف کربن خرد شده مبتنی بر پلی اکریلونیتریل تولید می شود. الیاف پراکنده شده و به یک ورقه پیوسته تبدیل می شوند و یک ساختار الیاف تصادفی بدون جهت گیری ثابت موجود در پارچه های بافته شده ایجاد می کنند. این فرمت برای اجزای کامپوزیتی که به یک لایه فیبر کربن نازک برای اهداف کاربردی یا مرتبط با سطح نیاز دارند، مناسب است.

Yuruis تشک فیبر کربن رسانا را برای وسایل نقلیه الکتریکی در مشخصات 26 گرمی برای کاربردهای کامپوزیت سبک عرضه می کند. این ماده را می توان با سیستم های رزینی مناسب لمینت کرد و با توجه به ساخت قطعه تمام شده با سایر مواد تقویت کننده ترکیب کرد. رفتار الکتریکی آن در یک کامپوزیت تحت تأثیر توزیع الیاف، محتوای رزین، ضخامت لمینت، طراحی تماس و شرایط پردازش است.

برنامه های کامپوزیت EV

مشخصات 26g برای کاربردهایی طراحی شده است که به جای تقویت ساختاری سنگین نیاز به لایه فیبر کربن سبک دارند. می توان آن را در داخل یک لایه کامپوزیت قرار داد تا پوشش فیبر کربن را اضافه کند و در عین حال ساختار کلی لایه را نسبتاً نازک نگه دارد.

کاربردهای معمولی EV شامل پوشش های مربوط به باتری، محفظه های الکترونیکی، قطعات کامپوزیت داخلی و پانل های محافظ می باشد. لمینت نهایی بر اساس طراحی اجزا، سیستم رزین، الزامات مکانیکی و فرآیند تولید تعیین می شود.

تشک فیبر کربن رسانا برای وسایل نقلیه الکتریکی از الیاف خرد شده به جای نخ های بافته پیوسته استفاده می کند. الیاف به طور تصادفی توزیع می شوند، بنابراین مواد دارای جهت تار یا پود ثابتی نیستند. این امر استفاده از آن را به عنوان یک لایه کاربردی یا سطحی در سازه های کامپوزیتی مختلف آسان تر می کند.

عملکرد برق و EMI

فیبرهای کربن از طریق تماس بین الیاف مجزا مسیرهای رسانا را تشکیل می دهند. هنگامی که تشک با رزین ترکیب شد، عملکرد الکتریکی واقعی به توزیع فیبر و ساخت کامپوزیت نهایی بستگی دارد.

این ماده را برای کاربردهایی که شامل اتلاف استاتیکی، تداوم الکتریکی یا کنترل تداخل الکترومغناطیسی (EMI) می‌شوند، مناسب می‌سازد. با این حال، اثر محافظ تنها توسط تشک خشک تعیین نمی شود.

ضخامت ورقه ورقه، محتوای رزین، پیوستگی فیبر، اتصالات، زمین، هندسه اجزا و فرکانس عملکرد همگی می توانند بر نتیجه اندازه گیری شده تأثیر بگذارند. برای یک هدف الکتریکی تعریف شده، آزمایش مولفه نهایی تحت شرایط لمینیت و پردازش واقعی آن، داده‌های معنی‌داری را ارائه می‌دهد.

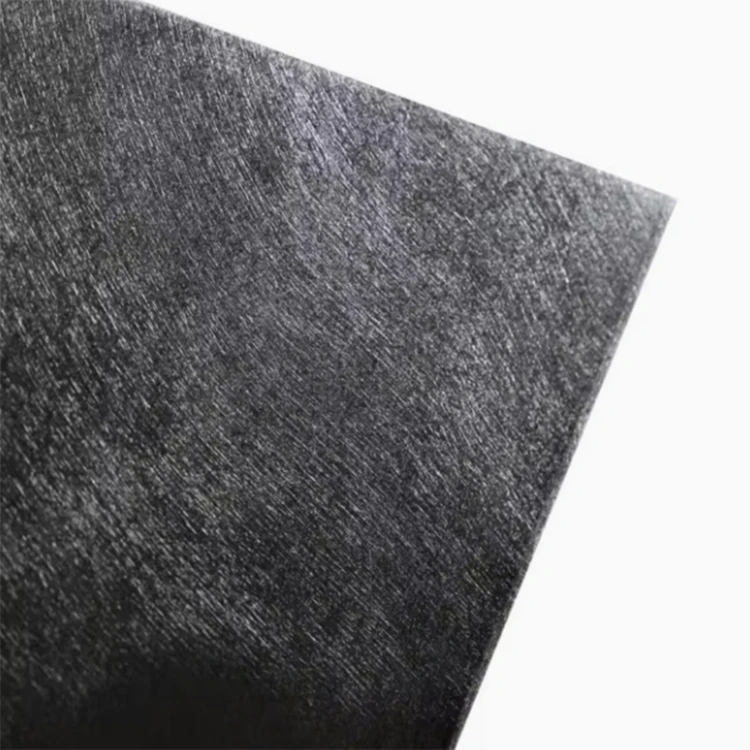

ساختار غیر بافته شده و ویژگی های پردازش

الیاف خرد شده به جای بافته شدن در جهت های پیوسته نخ، در سراسر ورق توزیع می شوند. در نتیجه، این ماده پوشش فیبر نسبتاً یکنواختی را در سراسر سطح فراهم می کند و جهت تقویت 0°/90 درجه تعریف شده را معرفی نمی کند. این زمانی مفید است که عملکرد مواد به جای حمل بار جهت دار مربوط به پوشش باشد.

در طول تولید کامپوزیت، تشک به رزین کافی خیس شده نیاز دارد تا یک ورقه ورقه ثابت تشکیل دهد. ویسکوزیته رزین، روش اعمال، توزیع الیاف، فشار، دمای پخت و موقعیت تشک در داخل ورقه ورقه، همگی می توانند بر روی قسمت تمام شده تأثیر بگذارند. به همین دلیل، پارامترهای فرآیند معمولاً با طراحی رزین و اجزای انتخاب شده به جای تلقی حصیر به عنوان یک ماده ساختاری مستقل، تعیین می‌شوند.

عرض استاندارد در قالب های 1 متر و 1.25 متر موجود است. این عرض ها را می توان برای چیدمان ورق های مختلف و پلان های برش استفاده کرد و به سازندگان کامپوزیت کمک می کند تا فرمت متریالی را متناسب با ابعاد قطعه مورد نظر انتخاب کنند.

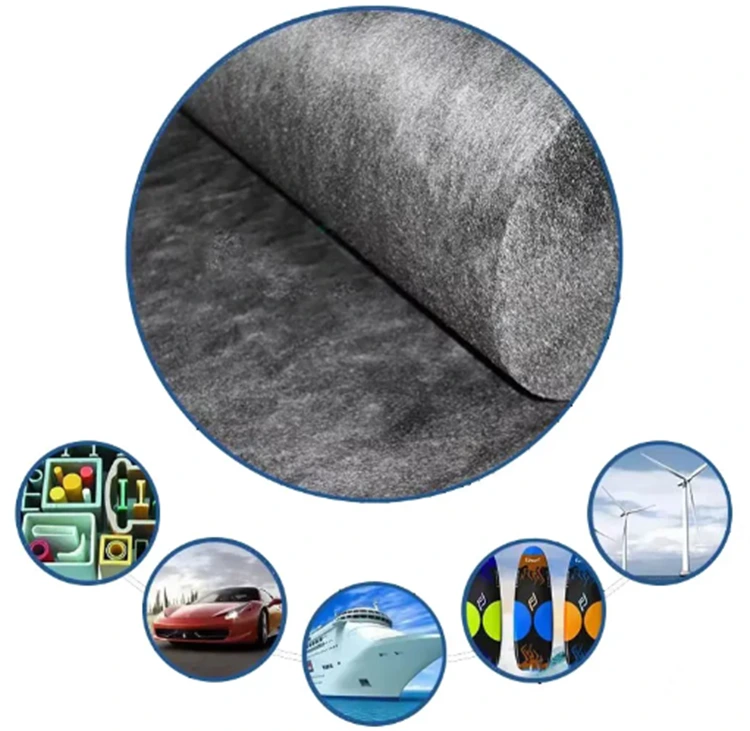

حوزه های کاربردی

این ماده عمدتاً مربوط به کاربردهای کامپوزیتی است که در آن رسانایی فیبر کربن در کنار ساختار ورق غیر بافته مفید است. قطعات خودرو و EV یک حوزه کاربردی هستند، در حالی که قطعات کامپوزیت الکترونیکی و صنعتی ممکن است از یک مفهوم مواد برای نیازهای عملکردی مختلف استفاده کنند.

کاربردهای معمولی عبارتند از:

پوشش ها و پانل های کامپوزیت مربوط به باتری EV

محفظه تجهیزات الکترونیکی و الکتریکی

اجزای محافظ EMI

پانل های کامپوزیت کاربردی

انتخاب قطعات کامپوزیتی مرتبط با پیل سوختی

اجزای صنعتی که به لایه فیبر کربن رسانا نیاز دارند

برای محیط های شیمیایی یا سلول سوختی، انتخاب مواد باید سیستم کامل ترکیبی را پوشش دهد. فیبر کربن تقویت کننده و عنصر رسانا را فراهم می کند، در حالی که رزین و هر لایه مانع، مقدار زیادی از مقاومت شیمیایی جزء نهایی و دمای سرویس را تعیین می کند.

مشخصات فنی

تولید و عرضه توسط Yuruis

Taizhou Yuruis New Materials Co., Ltd. از سال 2017 در زمینه مواد کامپوزیت الیافی مشغول به کار است. طیف محصولات آن شامل مواد فیبر کربنی، مواد فایبرگلاس و محصولات مرتبط با FRP برای خودرو، ساخت و ساز، انرژی های جدید و کاربردهای صنعتی است.

فرآیند تولید توسط تجهیزات تشکیل، برش و بازرسی مواد برای مواد کامپوزیت پشتیبانی می شود. برای سفارشات تشک فیبر کربن، تولید را می توان با توجه به وزن مواد مشخص، عرض، قالب بسته بندی و سایر الزامات تایید شده ترتیب داد.

برای پروژه EV یا قطعات الکترونیکی، اطلاعات نقل قول می‌تواند شامل کاربرد مورد نظر، ابعاد قطعه، وزن مواد مورد نیاز، سیستم رزین، فرآیند قالب‌گیری، نیازهای الکتریکی و مقدار تخمینی سفارش باشد. این جزئیات یک مبنای عملی برای بررسی مشخصات مواد قبل از تولید فراهم می کند.

مشخصات و الزامات سفارش

محصول استاندارد به صورت تشک فیبر کربنی 26 گرمی در عرض 1 متر یا 1.25 متر عرضه می شود. سایر الزامات را می توان با توجه به فرآیند تولید و طراحی قطعه نهایی مورد بحث قرار داد.

هنگامی که ماده برای یک قطعه کامپوزیتی جدید در حال توسعه است، اطلاعات مربوط به وزن سطحی مورد نیاز، ابعاد ورق، موقعیت لمینت، نوع رزین، روش شکل‌دهی و عملکرد الکتریکی برای تایید مشخصات مفید است. این امر به ویژه زمانی مهم است که قطعه تمام شده دارای محافظ، رسانایی یا وزن مشخصی باشد.

این مواد در جعبه های کاغذی برای حمل و نقل بسته بندی می شوند و می توانند طبق مشخصات سفارش تایید شده آماده شوند.

سوالات متداول

1. تشک فیبر کربن رسانا برای وسایل نقلیه الکتریکی برای چه مواردی استفاده می شود؟

این ماده برای EV و سایر کاربردهای کامپوزیتی که نیاز به یک لایه فیبر کربنی سبک وزن با عملکرد الکتریکی دارند در نظر گرفته شده است. کاربردها ممکن است شامل پوشش های مربوط به باتری، محفظه های الکترونیکی، قطعات محافظ EMI، پانل ها و اجزای کامپوزیت عملکردی انتخاب شده باشد.

2. آیا تشک فیبر کربنی محافظ EMI را فراهم می کند؟

هنگامی که در یک ساختار کامپوزیت طراحی شده مناسب گنجانده شود، می تواند به محافظ EMI کمک کند. عملکرد واقعی محافظ تحت تأثیر توزیع الیاف، ضخامت ورقه ورقه، محتوای رزین، زمین، اتصالات، هندسه اجزا و شرایط آزمایش است. هنگامی که یک هدف محافظ خاص اعمال می شود، آزمایش قطعه تمام شده مورد نیاز است.

3. تفاوت بین حصیر فیبر کربن و پارچه فیبر کربن بافته شده چیست؟

پارچه فیبر کربن بافته شده از نخ های پیوسته تشکیل شده است که در جهت های مشخص چیده شده اند و معمولاً برای تقویت جهت استفاده می شود. تشک فیبر کربنی از الیاف خرد شده در یک ساختار غیر بافته استفاده می کند، که آن را برای پوشش یکنواخت و لایه های کاربردی که در آن تقویت جهت نیاز اولیه نیست، مناسب تر می کند.

4. آیا می توان از این ماده در اجزای مرتبط با پیل سوختی استفاده کرد؟

ممکن است در کاربردهای کامپوزیت مرتبط با پیل سوختی که رسانایی و وزن کم مواد مرتبط هستند، استفاده شود. کامپوزیت کامل همچنین باید از نظر سازگاری با رزین، دمای عملیاتی، قرار گرفتن در معرض مواد شیمیایی، الزامات الکتریکی و شرایط سرویس قطعه مورد ارزیابی قرار گیرد.

5. مشخصات استاندارد این محصول چیست؟

مدل ذکر شده 26 گرم، با عرض استاندارد 1 متر و 1.25 متر است. مشخصات محصول را می توان با توجه به کاربرد مورد نیاز، طراحی لمینت، ابعاد و فرآیند تولید قبل از تایید سفارش بررسی کرد.

6. چه اطلاعاتی برای یک نقل قول مورد نیاز است؟

اطلاعات مفید شامل کاربرد، وزن مواد مورد نیاز، عرض یا ابعاد، سیستم رزین، فرآیند قالب‌گیری، الزامات الکتریکی یا EMI، مقدار تخمینی و الزامات بسته‌بندی است. برای توسعه اجزای جدید، نقشه ها یا اطلاعات پایه لمینیت نیز می تواند به بررسی مشخصات کمک کند.
