نمد سطحی فیبر کربن برای سیم پیچی رشته

سیم پیچی رشته عمدتاً مربوط به قرارگیری آرماتور، زاویه سیم پیچ و استحکام لمینت است. اما لایه سطحی همچنین بر نحوه ظاهر و رفتار کامپوزیت نهایی در طول تولید تأثیر می گذارد.

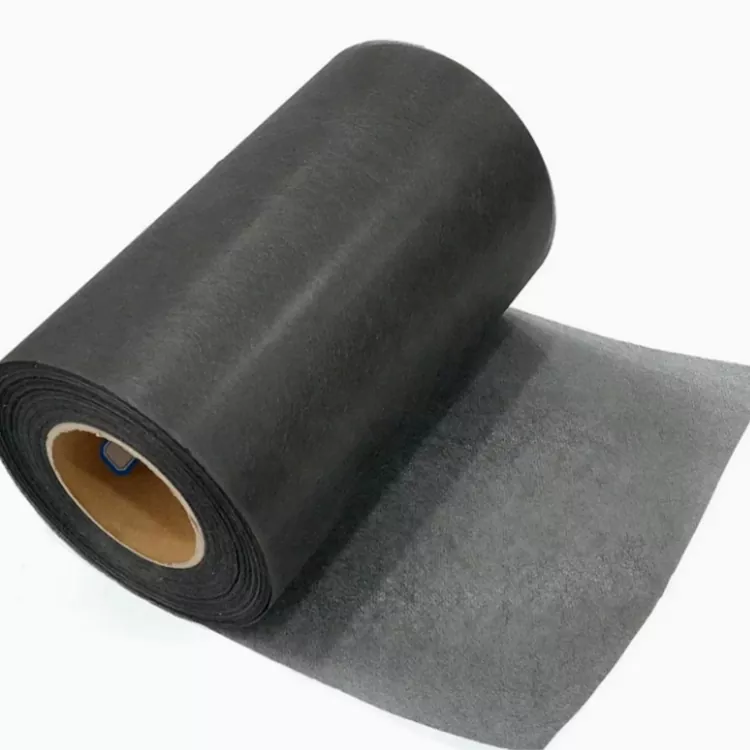

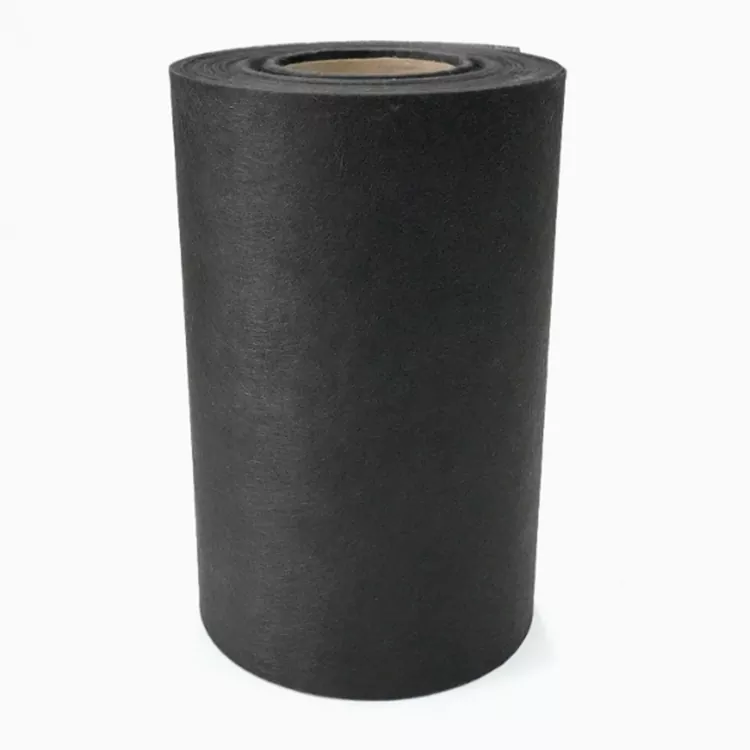

نمد سطحی فیبر کربن برای سیم پیچی رشته ای یک ماده غیر بافته است که از فیبر کربن خرد شده ساخته شده است. این به عنوان یک لایه فیبر کربن توزیع شده بر روی قطعات کامپوزیت استوانه ای و منحنی استفاده می شود، جایی که تقویت کننده سیم پیچ اصلی به تنهایی ممکن است یک الگوی الیاف مشخص را به جا بگذارد.

نمد جایگزینی برای تقویت سازه مداوم نیست. نقش متفاوتی در لمینت دارد: پوشش سطح، توزیع الیاف و تعامل با سیستم رزین.

لایه سطحی در سیم پیچ رشته

یک قطعه کامپوزیت زخم معمولاً شامل چندین لایه است. رووینگ یا پارچه پیوسته تقویت مورد نیاز را فراهم می کند، در حالی که رزین الیاف را به ورقه ورقه نهایی می چسباند.

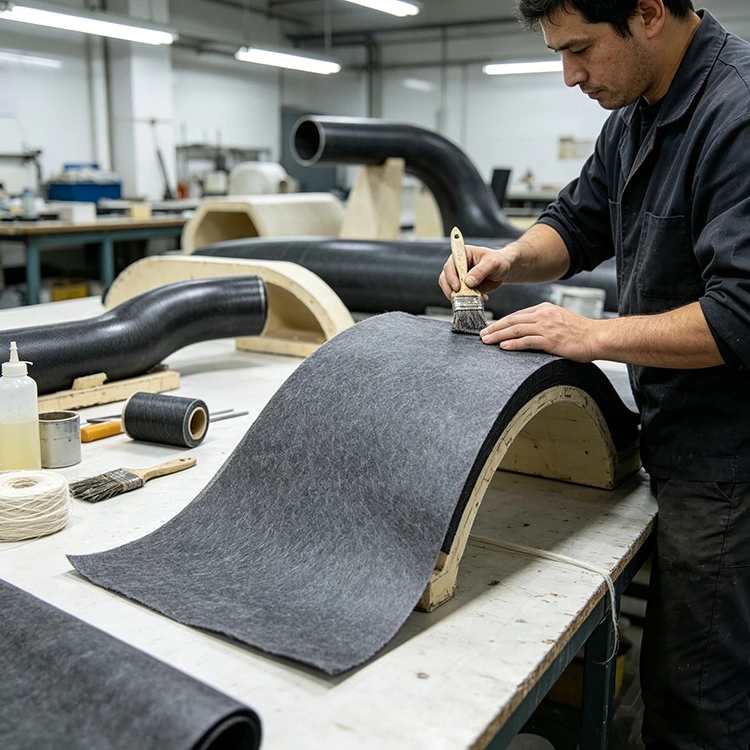

یک نمد فیبر کربنی را می توان به عنوان یک لایه سطحی جداگانه اضافه کرد. الیاف خرد شده آن به جای اینکه به صورت نخ های پیوسته چیده شوند، از طریق یک ساختار غیر بافته توزیع می شوند. این باعث می شود که این ماده برای پوشش سطوح منحنی و کاهش الگوی بصری آرماتور زیرین مناسب باشد.

لایه ممکن است در داخل، خارج یا مکان مشخص دیگری در لمینت قرار گیرد. موقعیت آن با ساخت جزء تمام شده تعیین می شود.

برنامه های کاربردی برای محصولات کامپوزیت زخم

لوله های FRP و CFRP

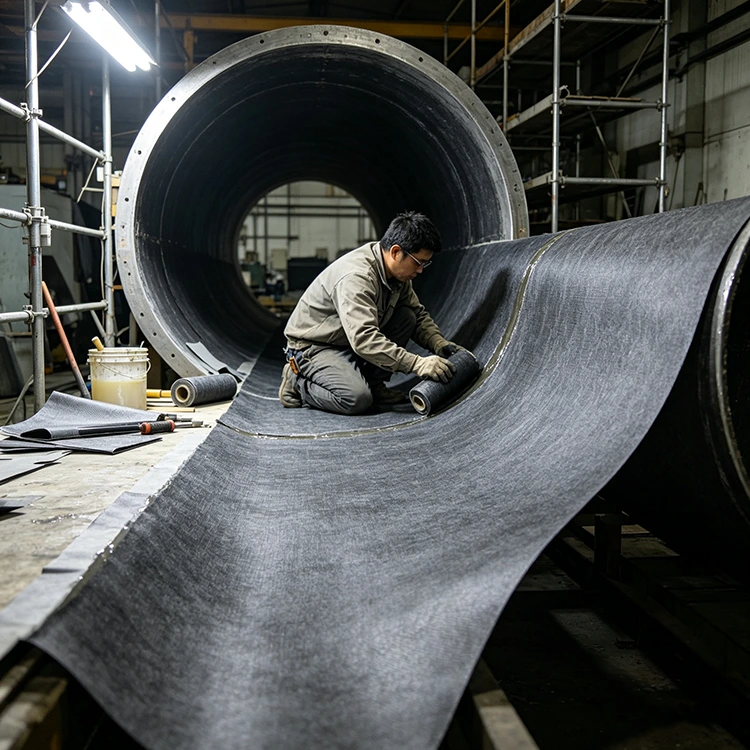

لوله های کامپوزیت معمولاً روی یک سنبه استوانه ای با زخم تقویتی در زوایای مختلف تولید می شوند. در صورت نیاز به یک سطح فیبر کربنی توزیع شده، می توان یک نمد سطحی را در لایه داخلی یا خارجی گنجاند.

همچنین پوشش فیبر پیوسته تری را بر روی الگوی سیم پیچ فراهم می کند. با این حال، سطح نهایی تحت تأثیر رزین و فرآیند پخت و همچنین نمد است.

مخازن نگهداری مواد شیمیایی

مخازن با سیم پیچ اغلب سیستم های فیبر شیشه، فیبر کربن و رزین را در موقعیت های مختلف لمینت ترکیب می کنند. نمد کربن را می توان در جایی استفاده کرد که ساختار مشخص شده نیاز به لایه سطحی مبتنی بر کربن دارد.

برای خدمات شیمیایی، لمینت کامل باید در نظر گرفته شود. انتخاب رزین و محیط ذخیره شده اهمیت ویژه ای دارد.

مخازن تحت فشار

مخازن تحت فشار به قرارگیری آرماتور کنترل شده و زاویه سیم پیچ نیاز دارند زیرا ورقه ورقه فشار داخلی را تحمل می کند. یک لایه نمدی عملکردی متفاوت از سیم پیچ سازه اصلی دارد.

به همین دلیل آرماتور سازه و لایه سطحی باید به طور جداگانه در طرح لمینت مشخص شود.

سایر اجزای زخم

سایر کاربردهای ممکن شامل غلتک های کامپوزیت، لوله های صنعتی، محفظه های استوانه ای و اجزای انتخابی CFRP می باشد. ویژگی مشترک یک سطح منحنی یا استوانه ای است که توسط یک فرآیند سیم پیچی تشکیل شده است.

ساختار فیبر خرد شده

تفاوت بین پارچه نمدی و کربن بافته شده با ساختار فیبر شروع می شود.

پارچه بافته شده از نخ های پیوسته ای استفاده می کند که در جهت های مشخص چیده شده اند. زمانی انتخاب می شود که تقویت جهتی مورد نیاز باشد.

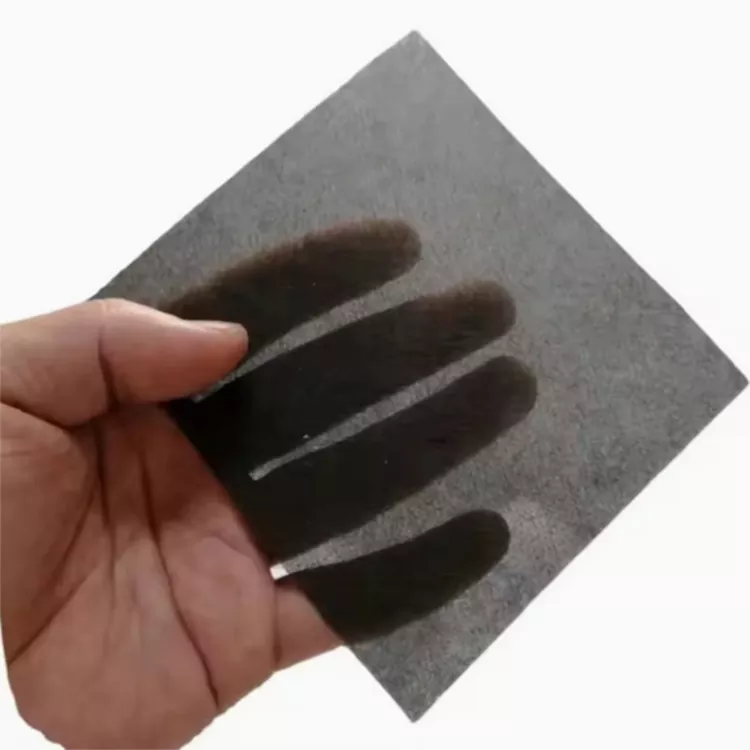

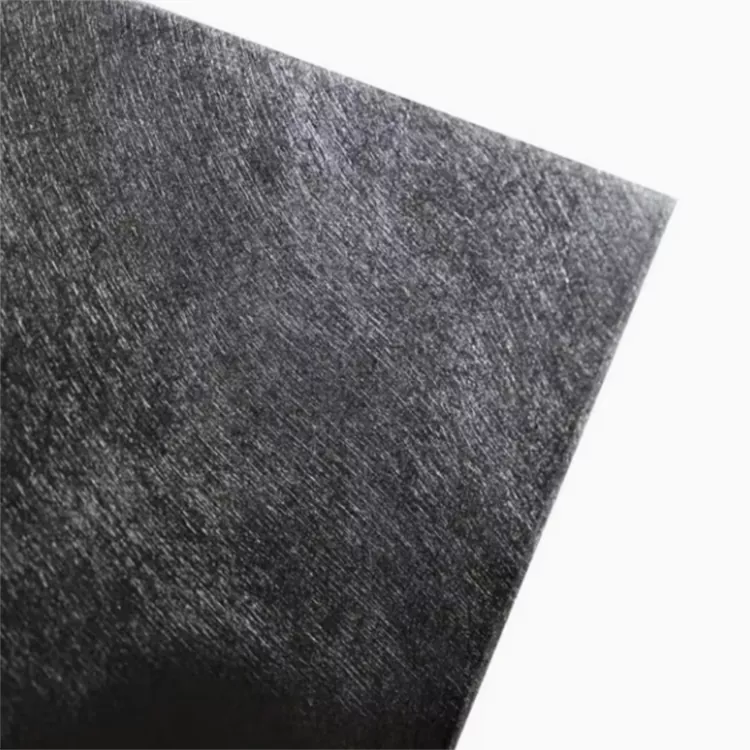

نمد فیبر کربن از الیاف خرد شده استفاده می کند که از طریق یک لایه غیر بافته توزیع می شود. هیچ الگوی نخ بافته شده ثابت 0 درجه یا 90 درجه وجود ندارد. در نتیجه، نمد می تواند در سراسر یک سطح منحنی بدون معرفی ساختار جهت یکسان پخش شود.

این باعث می شود که پارچه های نمدی و بافته شده به جای مواد معادل مستقیم، مکمل یکدیگر باشند. یکی جهت تقویت کنترل شده را فراهم می کند. دیگری پوشش سطحی توزیع شده را فراهم می کند.

رزین در طول سیم پیچ خیس می شود

خیس شدن رزین یکی از نکات عملی است که باید هنگام وارد کردن نمد در فرآیند سیم پیچی موجود بررسی شود.

رزین قبل از عمل آوری باید به ساختار فیبر خرد شده نفوذ کند. ویسکوزیته رزین، محتوای رزین، روش کاربرد، سرعت سیم پیچ و دما همگی بر سرعت و یکنواختی این اتفاق تأثیر می‌گذارند.

Yuruis مواد را به عنوان یک نمد فیبر کربنی غیر بافته عرضه می کند. عملکرد آن در طول سیم پیچی همچنان به رزین و شرایط پردازش مشتری مربوط می شود.

بنابراین، آزمایش تولید با استفاده از سیستم رزین واقعی، مفیدتر از قضاوت در مورد مواد تنها از روی مشخصات آن است. این نشان می دهد که چگونه نمد تغذیه می شود، با سنبه مطابقت دارد و در طول فرآیند واقعی خیس می شود.

ظاهر سطحی پس از پخت

سطح یک جزء سیم پیچ اغلب منعکس کننده الگوی تقویت کننده در زیر است. یک لایه نمدی توزیع شده می تواند به ایجاد یک سطح فیبر کربن پیوسته تر کمک کند.

مشخصات سطح موجود عبارتند از:

براق

مات

50% براق

این گزینه های سطح، مواد ارائه شده را توصیف می کنند. آنها ظاهر نهایی را خودشان تعیین نمی کنند.

فرمولاسیون رزین، وضعیت سنبه یا قالب، دمای پخت و پس از پردازش، همگی می توانند ظاهر کامپوزیت نهایی را تغییر دهند.

پیکربندی مواد

انتخاب مشخصات مناسب

نمد باید با فرآیند سیم پیچ واقعی مطابقت داشته باشد. اندازه محصول، رزین و سطح مورد نیاز نقاط شروع مفیدتر از ضخامت به تنهایی هستند.

هندسه مولفه

قطر، طول و انحنا بر نحوه قرار دادن و نگه داشتن مواد روی سنبه تأثیر می گذارد. یک لوله مستقیم و یک مخزن بزرگ ممکن است نیاز به جابجایی متفاوتی در طول تولید داشته باشد.

سیستم رزین

نوع رزین و در صورت امکان شرایط عادی پردازش آن را مشخص کنید. ویسکوزیته و کاربرد رزین تاثیر مستقیمی بر مرطوب شدن دارد.

سطح مورد نیاز

مشخص کنید که آیا نیاز اصلی پوشش فیبر، بافت سطح یا یک پرداخت خاص ارائه شده است. گزینه های موجود براق، مات و 50 درصد براق هستند.

ابعاد

عرض استاندارد 1 متر و 1.25 متر است. ضخامت، طول و ابعاد را می توان با توجه به نیاز تولید ساخت.

شرایط سیم پیچ

هنگام استفاده از نمد روی یک خط خودکار یا پیوسته، سرعت سیم پیچ، کاربرد رزین و تغذیه مواد باید در نظر گرفته شود.

آزمایش روی خط سیم پیچ

یک آزمایش تولید کوچک می تواند به سوالاتی پاسخ دهد که مشخصات مواد نمی تواند. نمد را می توان با رزین معمولی، سرعت سیم پیچ و شرایط پخت مشتری بررسی کرد.

نکات اصلی که باید رعایت شود عبارتند از:

· تغذیه و جابجایی

· انطباق با سنبه

· رزین خیس می شود

· توزیع فیبر

· وضعیت سطح پس از پخت

· سازگاری با لمینت موجود

زمانی که نمد وارد یک فرآیند سیم پیچی می شود، می توان از مشخصات، نقشه یا نمونه مواد موجود استفاده کرد.

برای تولید کامپوزیت فیلامنت-زخم

نمد سطح فیبر کربن برای سیم پیچی رشته ای برای لوله های کامپوزیت، مخازن شیمیایی، مخازن تحت فشار، غلتک ها، محفظه ها و سایر اجزای زخم عرضه می شود.

عرض استاندارد 1 متر و 1.25 متر است. ضخامت، طول و ابعاد با توجه به نیاز تولید در دسترس است.

برای یک کاربرد خاص، هندسه اجزاء، سیستم رزین، موقعیت ورقه ورقه و پوشش سطح مورد نیاز، اطلاعات اولیه را برای مشخصات ارائه می دهد.

سوالات متداول

فلت سطحی فیبر کربن برای سیم پیچی رشته چیست؟

این یک ماده الیاف کربن خرد شده غیر بافته است که به عنوان یک لایه سطحی یا عملکردی در ساختارهای کامپوزیتی با سیم پیچ استفاده می شود. با آرماتور پیوسته ای که برای لایه اصلی سازه استفاده می شود متفاوت است.

آیا می توان از نمد روی محصولات کامپوزیت استوانه ای استفاده کرد؟

بله. ساختار نبافته می تواند سطوح استوانه ای و منحنی را دنبال کند. جابجایی واقعی به مشخصات نمدی، قطر محصول و فرآیند سیم پیچ بستگی دارد.

آیا همان پارچه کربن بافته شده است؟

شماره پارچه کربن بافته شده حاوی نخ های پیوسته در جهت های مشخص است. نمد حاوی الیاف خرد شده توزیع شده است و برای عملکرد لمینت متفاوت استفاده می شود.

آیا می توان آن را با رزین اپوکسی یا وینیل استر استفاده کرد؟

می توان آن را با سیستم های رزین مختلف پردازش کرد. خیس شدن به ویسکوزیته رزین، روش کاربرد، دما، محتوای رزین و شرایط پخت بستگی دارد.

چه پوشش های سطحی موجود است؟

مشخصات موجود براق، مات و 50 درصد براق می باشد. ظاهر نهایی نیز به رزین، سنبه یا سطح قالب و فرآیند پخت بستگی دارد.

آیا می توان عرض و ضخامت را سفارشی کرد؟

بله. عرض استاندارد 1 متر و 1.25 متر است. ضخامت، طول و ابعاد را می توان با توجه به برنامه سفارشی کرد.

چه اطلاعاتی برای نقل قول مورد نیاز است؟

اطلاعات مفید شامل اندازه و شکل جزء، نوع رزین، ابعاد نمد، نیاز سطح و مقدار تقریبی است. مشخصات یا نمونه مواد موجود برای کاربردهای غیر استاندارد مفید است.

آیا می توان نمونه ها را ارائه کرد؟

مقادیر نمونه با توجه به ابعاد و کاربرد مورد نیاز قابل بحث است. آزمایش نمد با فرآیند رزین و سیم پیچ واقعی، مرجع مستقیمی برای تولید است.
