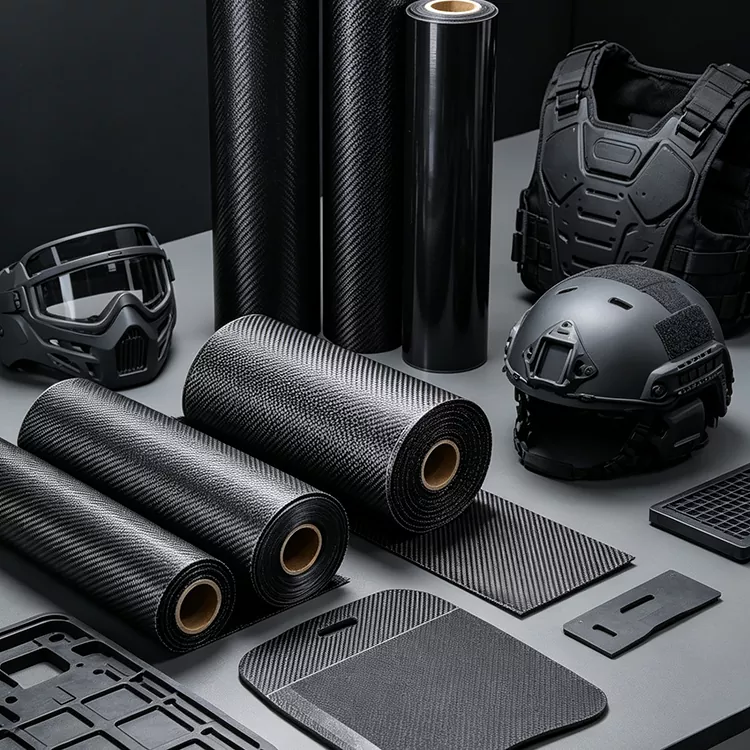

3K UD و دو جهته فیبر کربن پیش آغشته پارچه

3K UD و دو جهته فیبر کربنی Prepreg Fabric ترکیبی از تقویت فیبر کربن 3K با ماتریس رزین از پیش آغشته شده در دو آرایش الیاف مختلف است. ساختار UD الیاف پیوسته را عمدتاً در یک جهت متمرکز می کند، در حالی که ساخت دو طرفه تقویت را در دو جهت اصلی فراهم می کند. انتخاب بین آنها در درجه اول به مسیر بار، ساختار لمینت و هندسه قطعه کامپوزیتی تمام شده مربوط می شود.

برای سازندگان کامپوزیت، این تمایز مهمتر از نامگذاری 3K به تنهایی است. یک جزء با بار کششی، خمشی یا محوری غالب ممکن است از یک ورقه ورقه ای ساخته شده در اطراف یک جهت فیبر مشخص بهره مند شود، در حالی که یک پانل یا پوسته تحت بار در دو جهت ممکن است به آرایش آرماتور متعادل تری نیاز داشته باشد.

UD و ساخت فیبر دو جهته

با ساخت UD، الیاف کربن پیوسته عمدتا در یک جهت متمرکز می شوند. این ماده را برای اجزایی که طراحی مهندسی دارای مسیر بار اولیه واضح است، مانند شفت، تیرها، میله‌ها و بخش‌های ساختاری دراز، مناسب می‌سازد.

ساخت دو جهته تقویت را در دو جهت اصلی فراهم می کند. می‌توان آن را برای پانل‌ها، روکش‌ها، محفظه‌ها و سایر اجزایی در نظر گرفت که در آن لمینت نیاز به حمل بارها در دو محور دارد و نه در یک جهت.

چیدمان فیبر به خودی خود عملکرد قطعه تمام شده را تعیین نمی کند. درجه الیاف، کسر حجمی الیاف، سیستم رزین، جهت ورقه ورقه، تعداد لایه‌ها، شرایط تثبیت و پخت همگی به خواص کامپوزیت نهایی کمک می‌کنند.

3K به چه معناست؟

نام 3K به یک یدک فیبر کربنی شامل تقریباً 3000 رشته جداگانه اشاره دارد. این به جای یک درجه استحکام خاص، اندازه دسته فیبر را توصیف می کند.

بنابراین برای انتخاب مواد، 3K باید همراه با درجه فیبر کربن، سیستم رزین و ساختار تقویت‌کننده در نظر گرفته شود. یدک کش 3K را می توان در معماری های مختلف لمینت استفاده کرد و خواص کامپوزیت نهایی به نحوه جهت گیری، یکپارچگی و پخت آرماتور بستگی دارد.

این تمایز به ویژه هنگام مقایسه مواد UD و دو طرفه مرتبط است. نام 3K یدک فیبر را مشخص می کند، در حالی که ساختار UD یا دو جهته نحوه چیدمان تقویت کننده در پیش آماده سازی را توضیح می دهد.

اطلاعات مادی

انتخاب جهت فیبر

برای 3K UD و Fabric Prepreg Fiber Carbon Bidirectional، اولین سوال عملی این است که چگونه انتظار می رود که قطعه تمام شده بار خود را حمل کند. آرماتورها باید طوری چیده شوند که ورقه ورقه موادی را در جایی که طراحی نیاز دارد فراهم کند، نه اینکه ساختار UD یا دو طرفه را فقط بر اساس ظاهر پارچه انتخاب کند.

UD Construction

آرماتور UD معمولاً برای شفت ها، میله ها، تیرها و سایر قسمت های کشیده با جهت بار اولیه مشخص در نظر گرفته می شود. هنگامی که قطعه به تقویت در جهات ثانویه نیز نیاز دارد، لایه‌های خارج از محور اضافی را می‌توان در یک لمینت گنجاند.

ساخت و ساز دو جهته

تقویت دو طرفه را می توان برای پانل ها، پوشش ها، محفظه ها و سایر قسمت هایی که بارها یا سختی مورد نیاز در دو جهت اصلی گسترش می یابد، در نظر گرفت. تعادل واقعی بین دو جهت بستگی به ساخت مواد و برنامه ورقه ورقه دارد.

طراحی لمینت

ساختار پیش آغشته باید به عنوان بخشی از لمینت کامل ارزیابی شود نه به عنوان یک ورق جدا شده. جهت گیری الیاف، توالی لایه، ضخامت، محتوای رزین و شرایط یکپارچه سازی بر نحوه انتقال بارها از طریق کامپوزیت نهایی تأثیر می گذارد.

برنامه های کاربردی معمولی

این ماده را می توان برای اجزای کامپوزیتی در نظر گرفت که در آنها تقویت جهت و محتوای رزین کنترل شده مورد نیاز است. ساخت مناسب به هندسه قطعه، شرایط بارگذاری، روش قالب گیری و ضخامت لمینت مورد نیاز بستگی دارد.

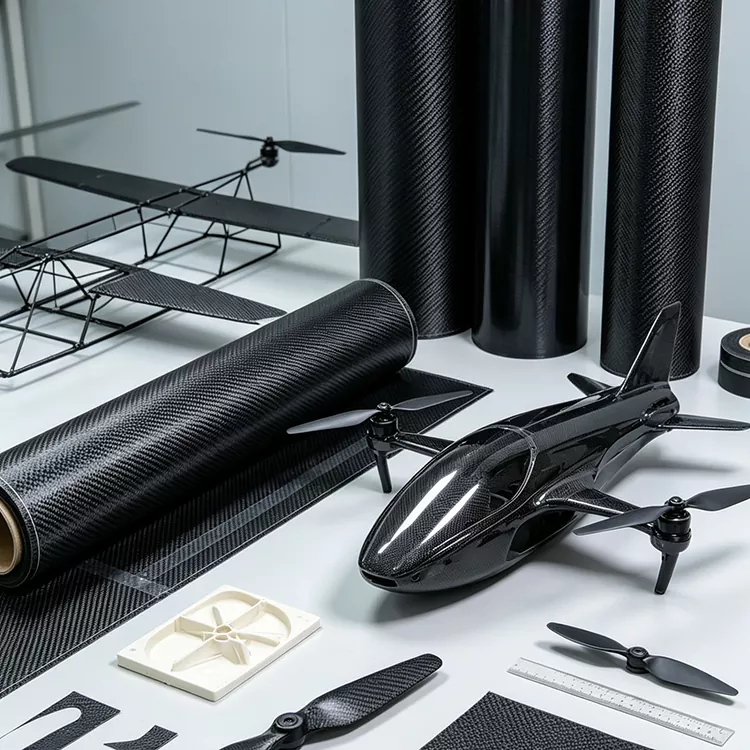

تجهیزات ورزشی

این ماده را می توان در سازه های ورزشی سبک استفاده کرد که در آن سفتی، رفتار خستگی و جرم ملاحظات طراحی مهم هستند. کاربردهای بالقوه شامل شفت گلف، اجزای دوچرخه، سازه های راکت، پاروها و سایر قطعات کامپوزیتی قالب گیری شده است.

قطعات خودرو

کاربردهای خودرو می تواند شامل پانل های سبک وزن، اجزای تقویت کننده، قطعات ساختاری انتخاب شده و اجزای عملکرد محور باشد. ساخت UD را می توان در جایی در نظر گرفت که قطعه دارای یک مسیر بار اولیه تعریف شده است، در حالی که می توان از تقویت دو طرفه در جایی که پشتیبانی از دو محور مورد نیاز است استفاده کرد.

قطعات کامپوزیت صنعتی

کاربردهای صنعتی می تواند شامل پانل ها، محفظه ها، براکت ها، تیرها، میله ها و اجزای تجهیزات سبک وزن باشد. ساختار ترجیحی به این بستگی دارد که آیا جزء دارای جهت بار غالب است یا نیاز به تقویت در چندین جهت دارد.

تجهیزات الکترونیکی

برای محفظه های تجهیزات و اجزای ساختاری انتخاب شده، فیبر کربن می تواند وزن کم و پشتیبانی ساختاری را فراهم کند. از آنجایی که فیبر کربن رسانای الکتریکی است، جداسازی الکتریکی و الزامات الکترومغناطیسی باید به عنوان بخشی از طراحی مونتاژ کامل در نظر گرفته شود.

انتخاب مواد قبل از تولید

برای یک پروژه کامپوزیت جدید، ماده باید بر اساس جزء و فرآیند ساخت مشخص شود نه تنها با نام محصول. اطلاعات مهم شامل ساخت الیاف مورد نیاز، سیستم رزین، عرض، ضخامت، برنامه لمینت و روش قالب گیری می باشد.

برای قطعات UD، جهت فیبر اولیه باید همراه با هر گونه تقویت کننده خارج از محور مورد نیاز شناسایی شود. برای قطعات دو طرفه، تعادل آرماتور مورد نیاز و جهت لایه باید تایید شود. این جزئیات به تعیین اینکه آیا مشخصات مواد با مسیر بار مورد نظر مطابقت دارد یا خیر کمک می کند.

نیاز به رزین نیز باید قبل از تولید تایید شود. از آنجایی که این یک ماده پیش آغشته است، سیستم رزین و محتوای رزین بر شرایط جابجایی، ذخیره سازی، قالب گیری و پخت تأثیر می گذارد. در جایی که ماده در یک فرآیند تولید موجود ادغام می شود، پارامترهای پردازش فعلی مشتری یا مشخصات مواد می تواند به عنوان مرجع استفاده شود.

سوالات متداول

پیش آغشته شدن فیبر کربن 3K UD چیست؟

این یک پیش آغشته با استفاده از تقویت کننده فیبر کربن 3K است که عمدتاً در یک جهت چیده شده و قبل از قالب گیری با ماتریس رزین ترکیب شده است. برای قطعات کامپوزیتی که در آن تقویت نیاز به پیروی از جهت بار مشخص دارد، مناسب است.

تفاوت بین UD و فیبر کربن دو طرفه چیست؟

UD بیشتر الیاف پیوسته را در یک جهت اصلی قرار می دهد. ساخت دو جهته تقویت را در دو جهت اصلی فراهم می کند. انتخاب بستگی به شرایط بار، هندسه قطعه و طراحی لمینت قطعه تمام شده دارد.

آیا این ماده قبلاً حاوی رزین است؟

بله. این یک ماده prepreg است، به این معنی که تقویت کننده فیبر کربن قبلاً با یک ماتریس رزین ترکیب شده است. سیستم رزین خاص و محتوای رزین باید برای مشخصات انتخاب شده تایید شود.

آیا 3K با درجه قدرت یکسان است؟

شماره 3K تعداد تقریبی رشته یدک فیبر کربن را شرح می دهد. عملکرد نهایی کامپوزیت همچنین به درجه فیبر، سیستم رزین، کسر حجمی فیبر، جهت ورقه ورقه و شرایط پخت بستگی دارد.

آیا می توان مواد را سفارشی کرد؟

بله. Yuruis تولید سفارشی را ارائه می دهد و می تواند اندازه سفارشی، عرض و سایر الزامات پروژه را با توجه به برنامه مورد نظر و فرآیند تولید مورد بحث قرار دهد.

کدام صنایع از این نوع پیش آغشته استفاده می کنند؟

کاربردها می تواند شامل تجهیزات ورزشی، قطعات خودرو و قطعات کامپوزیت صنعتی باشد. سازه‌های تجهیزات الکترونیکی منتخب همچنین ممکن است از کامپوزیت‌های فیبر کربنی استفاده کنند که مواد و الزامات الکتریکی با کاربرد سازگار باشد.

چه اطلاعاتی باید هنگام درخواست پیشنهاد ارائه کنم؟

ارائه عرض، ضخامت، ساخت الیاف، نیاز رزین، کاربرد، روش قالب گیری و مقدار تخمینی به تعیین مشخصات مناسب کمک می کند. برای قطعات سازه‌ای، نقشه‌کشی یا برنامه ورقه‌ای نیز می‌تواند برای تأیید جهت‌گیری فیبر مورد نیاز مفید باشد.
